XYZAX Opt-BLISK
향후 성장이 전망되는 세계 항공기 시장에서는 국제 기준에 근거한 인증 및 증명 취득, 구성부품에 대한 엄격한 품질관리가 요구됩니다. 최근 성능 향상을 거듭하고 있는 엔진 컴포넌트를 비롯한 항공기 구성부품의 개발부터 생산에 이르기까지 ACCRETECH이 쌓아온 '측정' 기술로 뒷받침합니다.
XYZAX Opt-BLISK
비접촉 블리스크 측정 전용기 Opt-Blisk 탄생

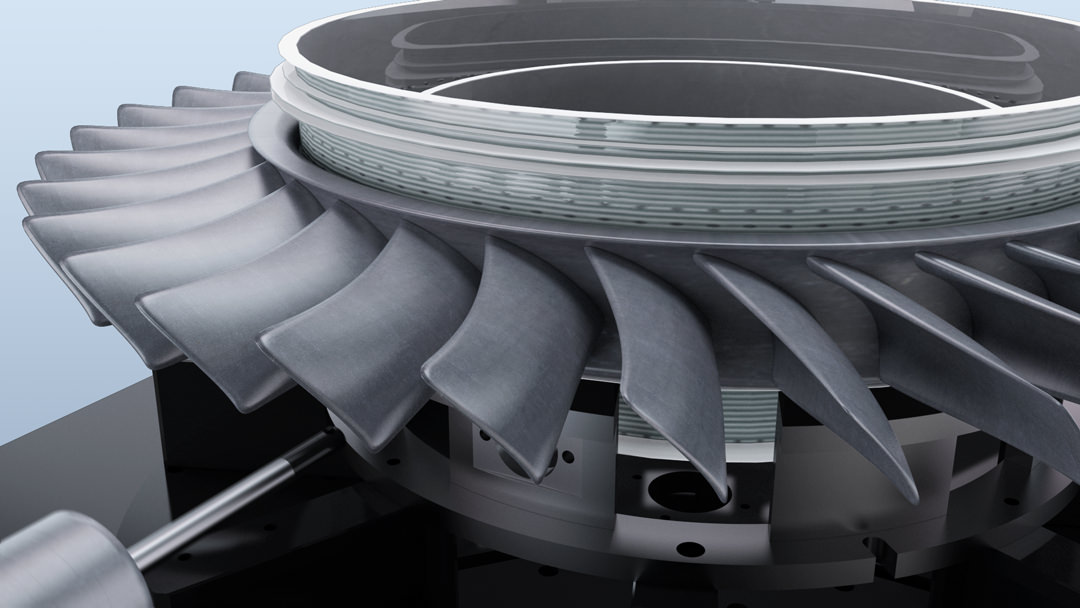

항공기 엔진의 구성 부품인 로터 디스크와 블레이드를 일체화한 '블리스크'의 측정 수요가 증가하고 있습니다. 일체화된 블리스크 구조는 부품 수의 감소와 부재의 경량화라는 장점을 제공하지만, 복잡한 구조로 인해 고도의 '측정' 기술 또한 필요하게 됩니다. 블리스크 측정에는 블레이드와 블레이드가 좁게 겹치는 부분에 들어갈 수 있는 센서와 스타일러스가 반드시 필요하며 지금까지 그 역할을 담당한 것은 접촉식 센서입니다. 접촉식 센서에는 여러 종류의 다양한 스타일러스를 부착할 수 있어서 유연한 측정이 가능한 반면, 측정압과 측정 마찰로 인한 스타일러스의 편향과 블레이드 엣지 부분의 날카로운 형상 때문에 측정 속도를 고려해야 하므로 측정 시간의 효율화가 큰 과제였습니다. 이로 인해 개발된 것이 블리스크 전용 비접촉 측정기 Opt-Blisk입니다.
고속/고가속에 의한 측정 시간의 효율화
Opt-Blisk는 동경정밀의 3차원 좌표 측정기와 비접촉 고정밀 회전 프로브의 개발을 통해 배양한 기술을 결집해 완성한 블리스크 전용 측정기입니다. 비접촉 측정은 측정압과 스타일러스 편향의 영향 없이 측정 속도를 향상시키기 쉬운 반면, 유체역학에 기반해 설계된 블리스크 블레이드 부분의 자유곡면 형상에 대해 수직으로 측정광을 비추어 감도를 유지할 필요가 있습니다. Opt-BLISK는 독자적인 측정 경로 생성 기술과 XYZ축 및 회전 프로브의 4축 동기 제어를 통해, 블레이드와 블레이드가 좁게 겹치는 구성의 블리스크에서도 감도를 유지하는 최적의 측정 경로로 고속 스캐닝 측정이 가능합니다. 높은 가속도를 실현한 3차원 좌표 측정기 AXCEL과 비접촉 고정밀 회전 프로브를 결합함으로써 기존의 접촉식 센서 측정에 비해 측정 시간을 약 60% 단축했습니다.
비접촉 고정밀 회전 프로브 장착으로 유연하고 스피디한 측정을 실현

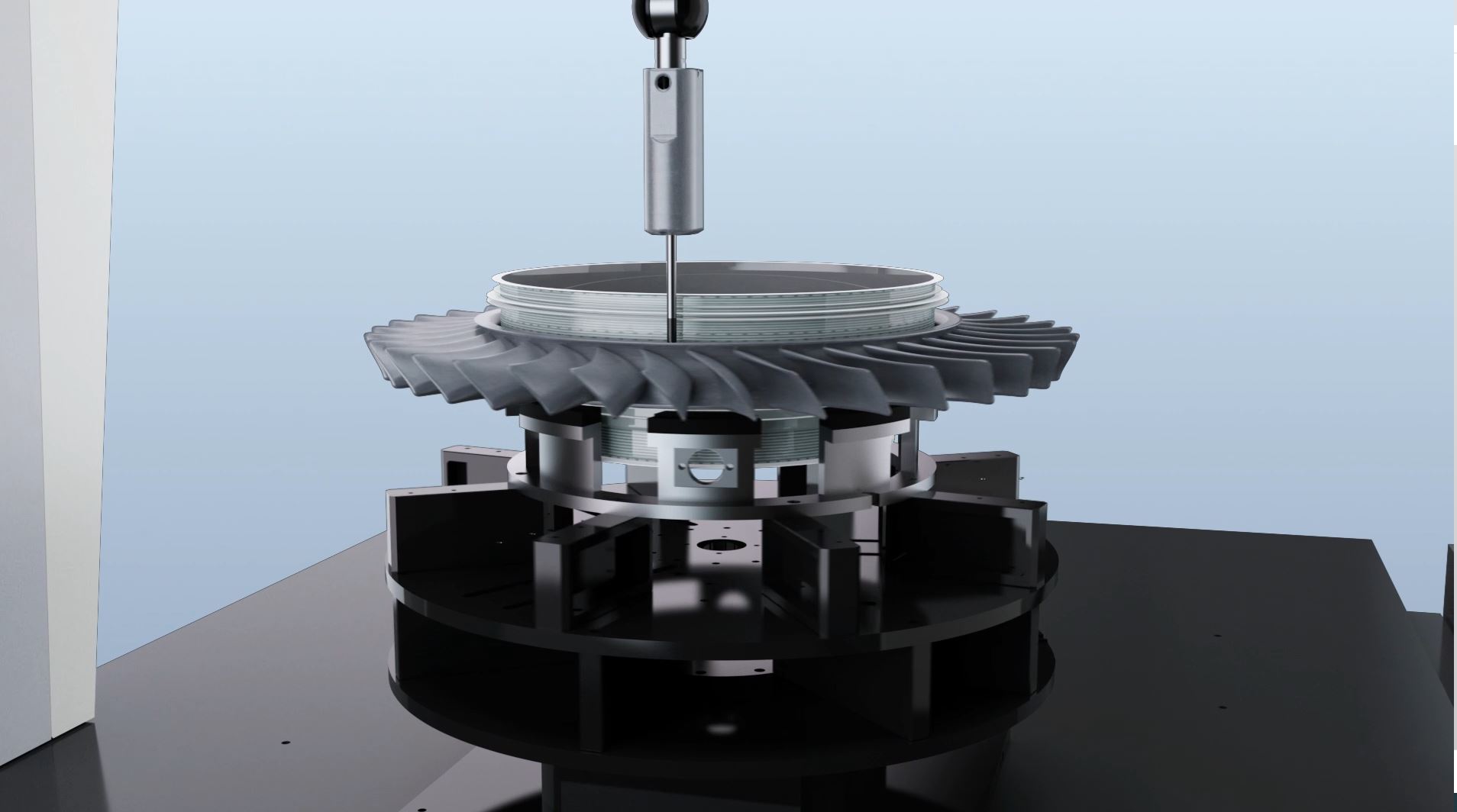

Opt-BLISK는 ACCRETECH이 축적한 비접촉 변위 센서 기술을 3차원 좌표 측정용 프로브로서 응용하여 탑재했습니다. 프로브는 블레이드의 좁은 틈에 침투해 측정광을 워크 표면에 법선 방향으로 비추면서 형상을 측정합니다. 프로브 팁은 360° 회전 가능합니다. 이 회전 기구와 3차원 좌표 측정기 각축의 4축을 동기 제어함으로써 블레이드 엣지 부분에 대해서도 측정광의 방향을 최적화하여 유연하고 빠르게 감도를 유지하며 측정합니다.
