RONDCOM CREST FiANA
초고정밀 진원도/원통 형상 측정기 RONDCOM CREST에 초미세 비접촉 프로브, 프로브 자동 삽입 시스템을 탑재한 혁신적인 극소경 구멍 내벽면 특성 자동 측정 시스템입니다.
RONDCOM CREST FiANA
직경 φ0.14mm인 초미세 구멍도 내벽면 형상과 표면 조도를 번거로움 없이 정확하게 측정
세계 최고 수준의 정밀도를 자랑하는 동경정밀의 진원도/원통 형상 측정기 RONDCOM CREST. 그 주요 특징 중 하나가 리니어 모터로 구동되는 저진동 구동 기술과 에어 베어링을 통한 비접촉 지지 기술 그리고 고유의 위치 결정 기구와 조합한 구동 및 가이드 방식입니다. 이 방식이 구현하는 RONDCOM CREST의 매우 높은 위치 결정 정확도에 φ0.08 mm의 비접촉 프로브, 프로브를 정확하게 측정 지점으로 안내하는 독자적 자동 삽입 시스템이 추가됨으로써 최소 φ0.14mm의 극소경 구멍 내벽면의 형상과 표면 조도를 측정할 수 있습니다. 지금껏 " 어렵고 번거롭다"라고 포기했던 초미세 구멍 내부 측정을 최첨단 측정 시스템 RONDCOM CREST FiANA가 실현합니다.

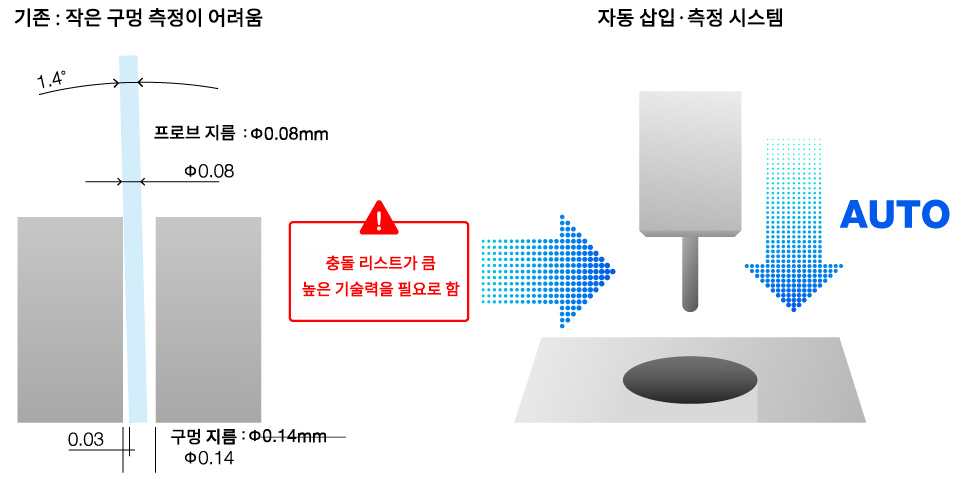

프로브 자동 삽입 시스템으로 '누구라도' '간단히' '효율적으로' 초미세 구멍 내부를 측정
일반적으로 극소경 구멍 내벽면의 형상을 측정하려면 오퍼레이터가 측정기를 수동으로 조작해서 측정용 프로브를 극히 작은 구멍 내부로 삽입해야 합니다. 이 조작은 오퍼레이터의 숙련된 기술과 집중력을 필요로 할 뿐만 아니라 삽입 위치와 각도에 작은 오차라도 생기면 프로브가 워크피스에 충돌하여 파손되는 위험이 따릅니다. RONDCOM CREST FiANA는 카메라 이미지를 활용한 독자적인 프로브 자동 삽입 시스템을 탑재하여 워크피스의 위치 결정, 얼라인먼트, 프로브 삽입, 측정을 자동화*합니다. 누구나 쉽게 단시간에 측정할 수 있으며 프로브 파손 위험을 최소화할 수 있습니다.
* 프로브 위치 및 각도 조정은 수동(1일 1회 기준)이며 특허 출원 중인 가이드라인 표시 프로그램에 따라 간단히 조정 가능합니다.

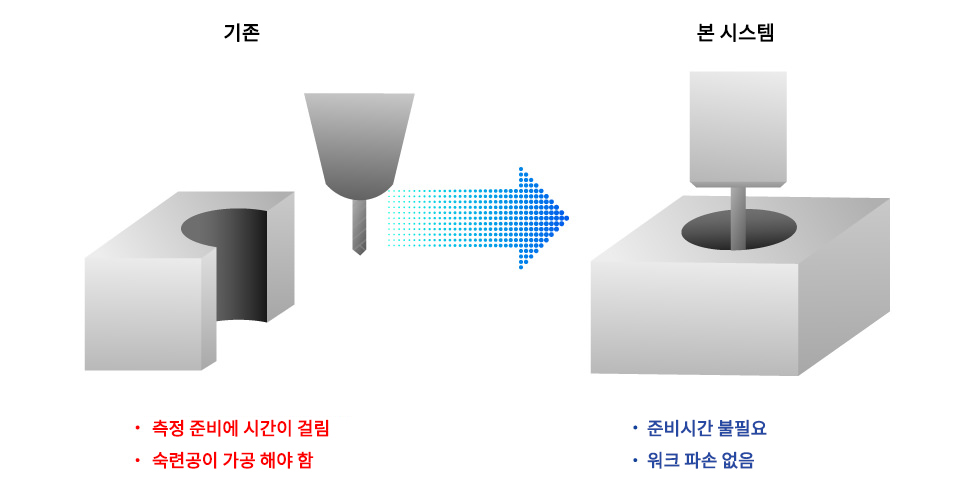

절단 제작은 불필요, 측정 준비 시간과 수고를 크게 줄이는 비파괴 표면 조도 측정
지금까지 극소경 구멍 내벽면의 표면 조도를 평가하려면 워크피스를 절단하여 구멍 내벽면을 노출시키고 해당 부분을 접촉식 표면 조도 측정기로 추적해야 했습니다. 그러나 내벽면 그대로 비파괴로 측정 가능한 RONDCOM CREST FiANA를 사용하면 그러한 절단 작업의 준비는 필요 없습니다. 시간과 노력이 필요할 뿐만 아니라 작은 구멍에 맞추어 워크피스를 정확하게 절단할 수 있는 숙련된 가공 기술이 필요한 절단 제작 공정을 모두 생략함으로써 측정 준비 시간과 수고가 크게 감소합니다.
