ZEISS CONTURA

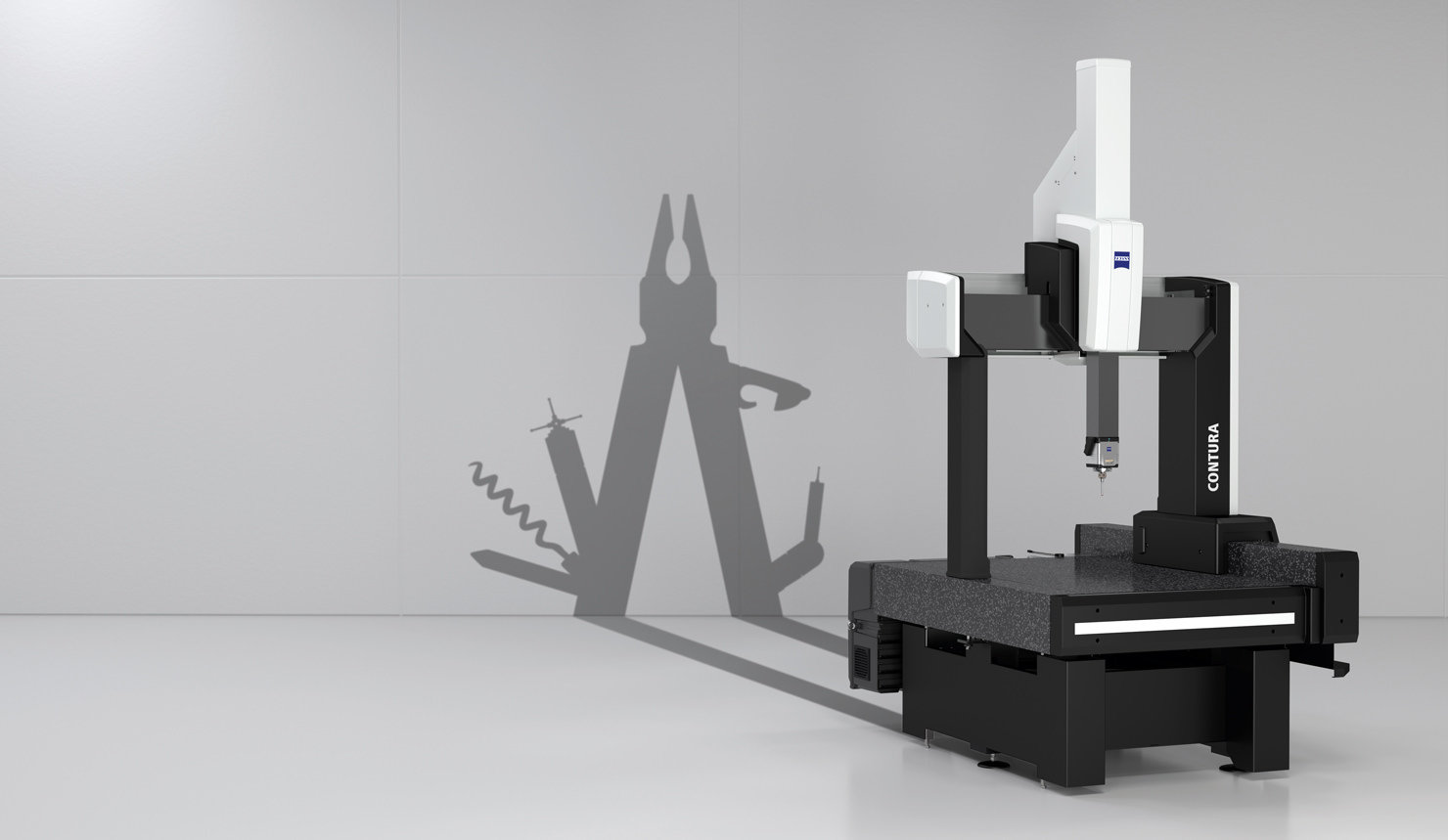

고객의 변화하는 요구에 즉각 대응할 수 있는 멀티 툴과 같은 ZEISS CONTURA는 절대적인 다양성과 유연성을 겸비한 칼 자이스의 고기능 3차원 측정기입니다. ZEISS 멀티 애플리케이션 센서 시스템(mass) 기술을 탑재하여 다양한 센서 테크놀로지를 신속하고 간단하게 교환하면서 모든 애플리케이션을 지원합니다.
ZEISS CONTURA
-현재와 미래의 모든 측정 과제를 위해-
고정밀, 고기능 CNC 3차원 좌표 측정기
새로운 측정기를 도입하려면 많은 결단을 해야 합니다. 가까운 미래에 일어날 수 있는 측정 요구를 사전에 모두 예측하기는 어렵습니다. 그러나 ZEISS CONTURA를 검토하실 때에는 더 이상 이것저것 고민할 필요가 없습니다. 다양한 센서를 자유롭게 사용할 수 있는 mass 테크놀로지가 접촉식 및 비접촉식을 불문하고 단일 장치에서 폭넓은 애플리케이션을 지원합니다. 예를 들어 도입 초기에는 '현재' 필요한 최소한의 사양으로 초기 비용을 낮추고 '미래'에 새로운 측정이 필요하게 되면 나중에 센서를 추가하는 유연한 운용이 가능합니다. 또한 로터리 테이블 RT-RB를 사용한 4축(X/Y/Z 각축 및 RT 회전축) 측정, 자동 프로브 교환 시스템 ProMax E, HTG(High Temperature Grade)와 같은 혁신적인 옵션을 사용하여 고객의 다양한 요건을 충족시킵니다.
유연성

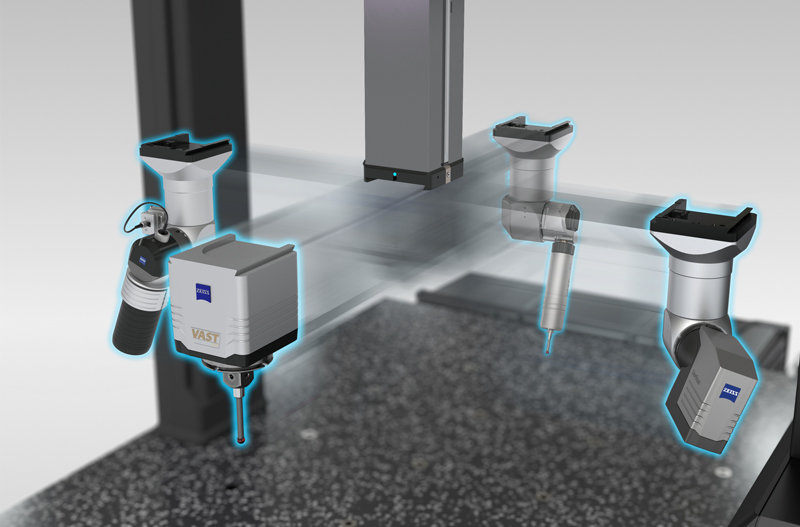

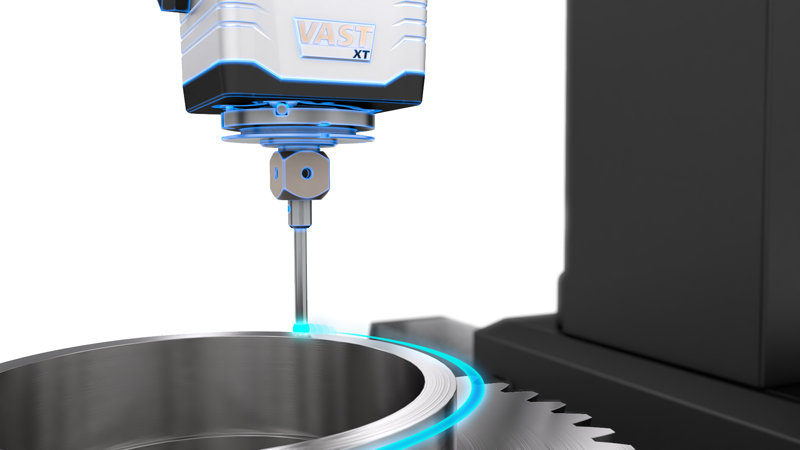

ZEISS 멀티 애플리케이션 센서 시스템(mass) 기술이 능동/수동 스캐닝, 레이저 센서, 카메라 센서, 백색광 거리 센서 중에서 최적의 센서 조합을 가능하게 합니다. "노치가 있는 워크피스 및 기어 측정에는 능동 스캐닝 프로브", "접촉식 측정으로는 어려운 미세한 홈의 폭이나 구멍 측정에는 비접촉 카메라 센서"등 워크피스의 종류, 형상, 평가 항목마다 여러 센서를 자유롭게 교체하면서 측정합니다. 새로운 CONTURA는 다양한 애플리케이션과 고객의 변화하는 요구에 즉각 대응할 수 있는 멀티 툴과 같은 존재입니다.
신뢰도
0.08μm의 동급 최강 고분해능과 열로 인한 신축이 매우 작은 글라스세라믹 스케일을 각축에 배치했습니다. 스케일 자체가 거의 신축하지 않으며, 온도 변화로 생기는 가이드의 신축이 스케일에 영향을 주지 않는 칼 자이스 고유의 스케일 플로팅 유지 방식을 채택. 온도 변화가 측정 결과에 주는 악영향을 배제하여 측정의 신뢰성을 더욱 높입니다.
사용자 친화적

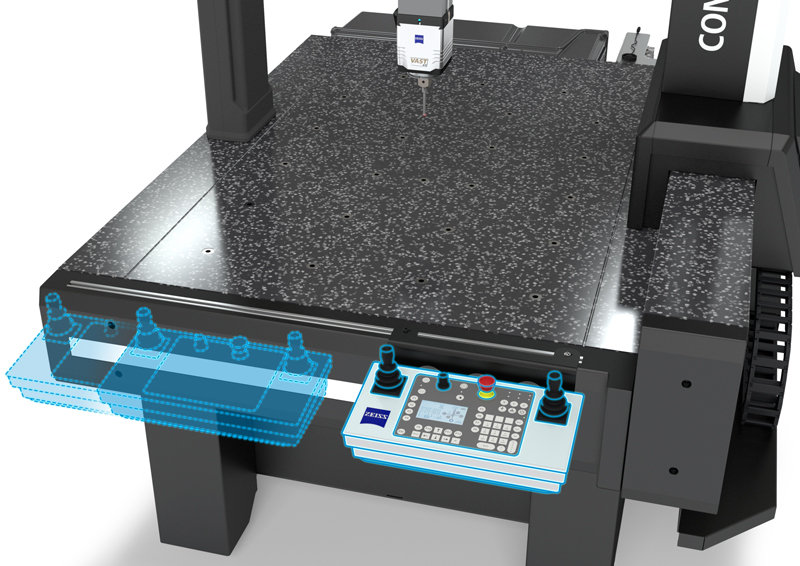

프레임 전면에 풋 스페이스(발을 두는 공간)를 설치해 측정기 앞에서 무릎이 프레임에 닿지 않도록 하는, 사용자 친화적인 설계입니다. 플레이트 정면에는 조작 박스용 홀더와 레일이 설치되어 있어 측정자가 조작 박스를 사용하기 편한 위치로 이동시킬 수 있습니다. CNC 측정 중에 플레이트의 측정 범위 내에 조작 박스를 놓을 필요가 없으므로 측정 범위를 최대한 활용할 수 있습니다. 측정자는 정해진 공간에서 쾌적하게 작업할 수 있습니다.
옵션
로터리 테이블 RT-RB 100
측정기 본체의 3축과 로터리 테이블의 회전축을 포함한 총 4축을 동기하여 고정밀/고속 스캐닝 측정을 구현합니다. 적은 스타일러스 구성으로 워크피스의 전체 둘레를 측정할 수 있기 때문에 스타일러스의 교체 횟수가 대폭 감소. 측정 시간의 단축과 스타일러스 비용 절감에 기여합니다.
자동 프로브 교환 시스템 ProMax E

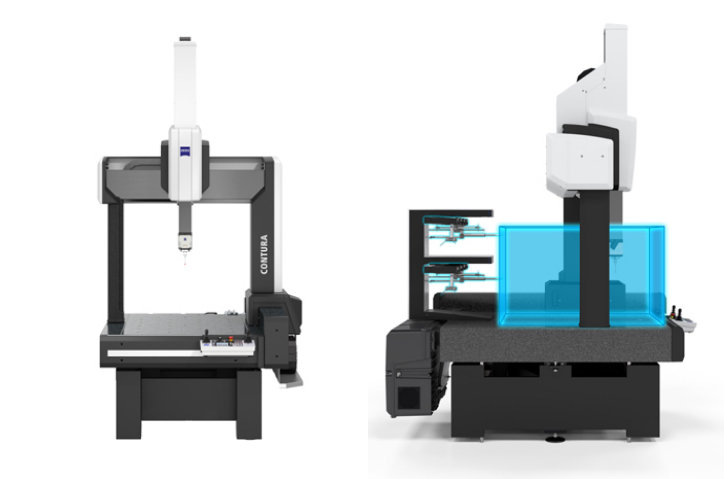

일반적으로 3차원 측정기를 사용할 때 스타일러스 교환용 스토리지를 측정 범위 내에 설치하지만 ProMax E는 측정 범위 밖에 배치하여 스토리지는 "스타일러스 교체 시에만" 측정 범위 안쪽으로 이동합니다. 워크피스의 설치 공간을 방해하지 않고 측정 범위를 최대한 확보하면서 안전하게 스타일러스를 교체할 수 있습니다.
HTG(High Temperature Grade)

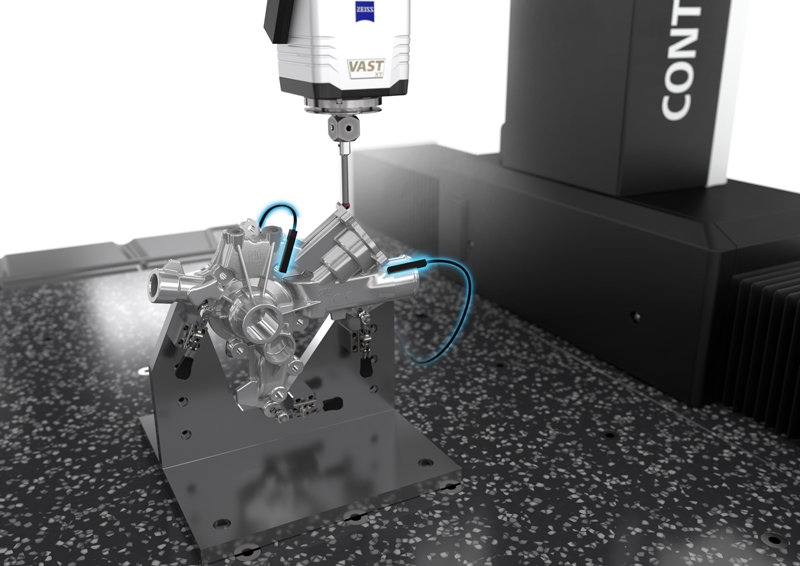

오른쪽 Y 축 가이드에 커버를 덮어서 먼지, 온도 변화로 인한 영향을 최소한으로 억제하여 측정 결과에 대한 신뢰성을 향상시킵니다. 또한 HTG 옵션에 포함되는 워크 온도 센서의 온도 보정 효과와 더불어 보장된 정확도 값을 변경하지 않고, 온도 범위는 통상 18~22℃에서 18~26℃로 확장됩니다. 측정실의 온도 관리에 필요한 운영 비용도 절감할 수 있는 옵션 기능입니다.
