ZEISS O-DETECT
O-Family의 새로운 멤버 ZEISS O-DETECT. 수많은 고유 기능을 보유한 O-DETECT가 만질 수 없는 요소를 순간적으로 정확하게 캡처합니다.
ZEISS O-DETECT
이미지 측정의 새로운 세계, 고정밀 이미지 측정기

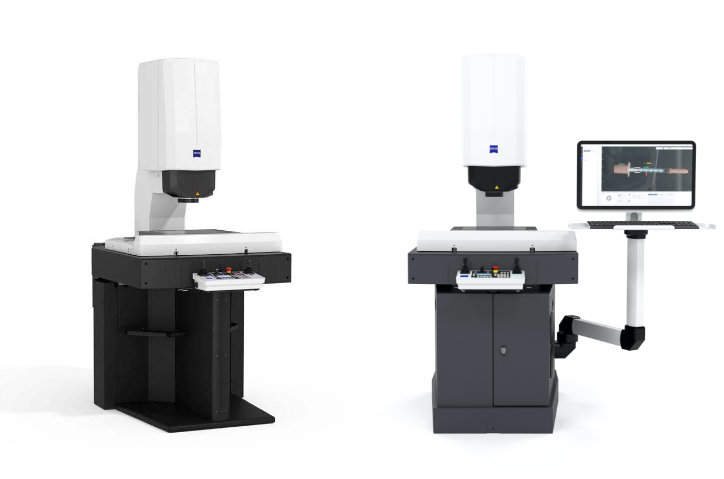

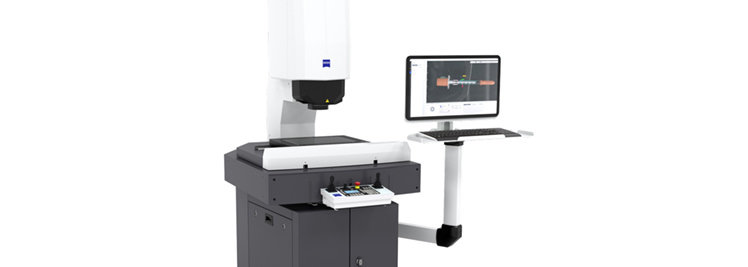

ZEISS O-DETECT는 카메라 센서에 특화된 고정밀 이미지 측정기입니다. 고정밀 이미지 프로브 INVENTA D1을 탑재했으며 이미지 센서만으로 측정하면서 3차원 길이 오차(MPE3)도 보장합니다. 또한 측정용 카메라와는 별도로 측정 범위 전체를 촬영하는 오버뷰 카메라와 ZEISS ZAPHIRE 소프트웨어가 뛰어난 조작성과 간단하고 빠른 티칭을 실현합니다.
오랜 전통을 자랑하는 칼 자이스의 광학 기술
-O-DETECT를 위한 완전히 새로운 광학 시스템-
O-DETECT에는 칼 자이스의 광학 기술을 결집한 혁신적인 디지털 줌 카메라가 장착되어 있습니다. 동급 장치에서는 처음으로 8mmx7mm의 넓은 시야(Field of View)와 함께 약 3μm의 고분해능을 제공합니다.
・세계적인 렌즈 제조사 칼 자이스의 왜곡 없는 광학 렌즈 탑재
・고해상도 이미지 센서를 탑재하여 넓은 시야와 고분해능을 모두 실현

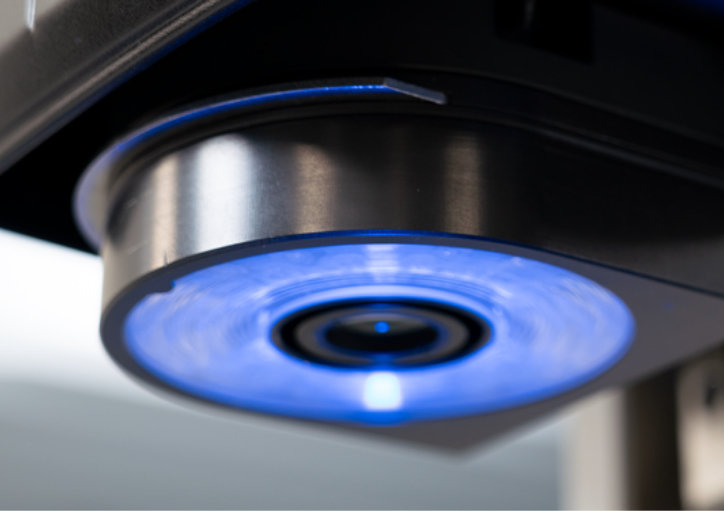

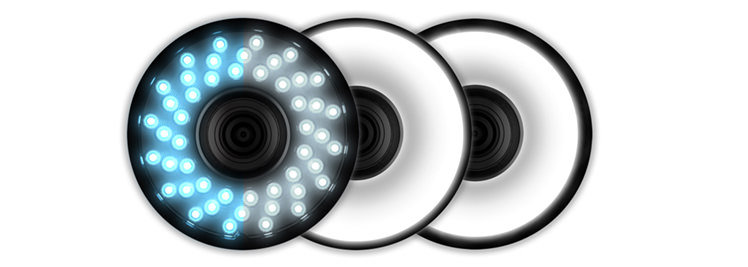

・현미경 분야에서 축적한 형상을 선명하게 포착하는 조명 기술
이러한 기술을 바탕으로 재질, 색, 형상에 관계없이 매크로에서 마이크로까지 폭넓은 애플리케이션에 최적인 이미지 측정기가 바로 ZEISS O-DETECT입니다.
ACCURACY - 화상 측정기로서 최초
EU XYZ(3D) 2.4 + L/150μm 보장 -
일반적인 이미지 측정기는 측정 공간의 XY 평면 상의 EU XY (2D)만 보장됩니다. 즉 평면적인 워크피스만 정확하게 측정 가능한 것입니다. 반면 ZEISS O-DETECT는 EU XYZ(3D)를 보장하여 X, Y 방향뿐만 아니라 Z 방향도 정확도를 보장하므로 높이를 포함한 측정 공간 전체를 정확하게 측정할 수 있는 것입니다. 또한 ZEISS O-DETECT는 ISO10360-7을 준수하며 3차원 길이 측정 오차를 보장하는 특별한 장점을 갖고 있습니다. 이것은 보급형 이미지 측정기로서는 첫 시도이며, 이미지 측정기의 개념을 넘어선 콘셉트로 ZEISS O-DETECT를 개발한 칼 자이스의 신념입니다. 이미지 측정기=2차원 측정기라는 기존의 개념에 얽매이지 않고 입체적인 워크피스의 측정에서도 신뢰할 수 있는 결과를 제공합니다.
측정과 프로그램 작성의 편리함
- 오버뷰 이미지 기능 -

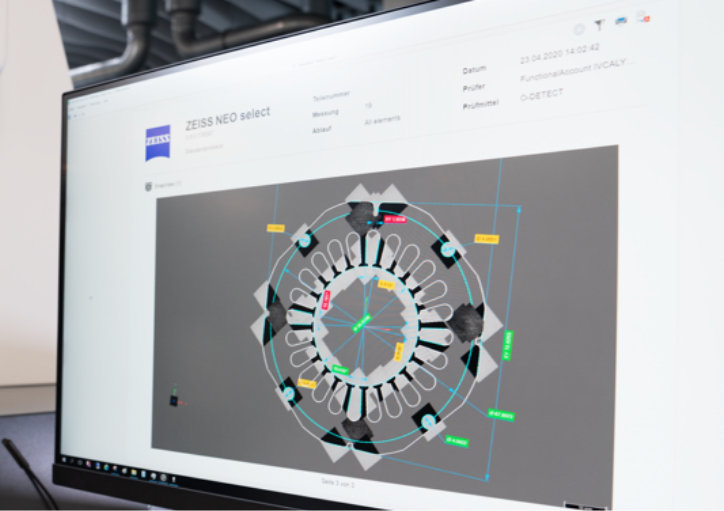

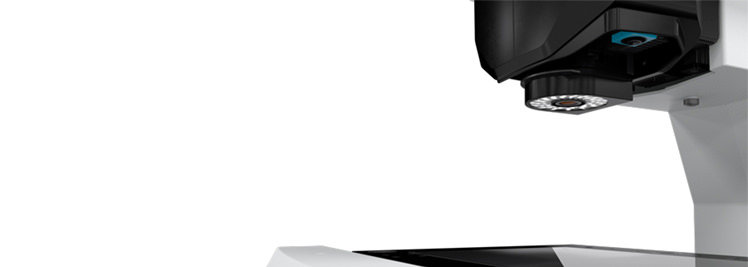

ZEISS O-DETECT는 오버뷰 카메라라는 독특한 기능을 갖추고 있습니다. 이 카메라로 측정 영역 전체를 촬영하고 측정 지점을 탐색합니다. 기존에는 특정 지점을 측정하기 위해 모니터와 조작 패널을 번갈아 조작하고 작업하기를 반복해야 했습니다. 그러나 오버뷰 이미지 기능과 제어 소프트웨어 "ZEISS ZAPHIRE"를 사용하면 화면에서 측정 지점을 자유롭게 결정할 수 있습니다. 측정기 제어는 컴퓨터 키보드와 마우스로만 가능하며 매우 쉽고 빠르게 프로그램을 생성할 수 있습니다. 또한 ZEISS ZAPHIRE 소프트웨어는 "위에서 아래로, 왼쪽에서 오른쪽으로"를 키워드로 하는 블루 라인 콘셉트의 사용자 인터페이스를 사용하여 심플하면서 직관적인 조작을 실현합니다.
