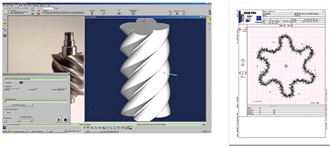

스크류 로터는 압축 펌프이기 때문에 톱니바퀴와 달리 동력을 전달하지 않으므로 톱니바퀴는 아니지만, GEAR PRO를 라인업하고 있습니다. 측정은 톱니면 형상 설계점군 데이터로부터 작성하는 여러 인자를 근거로 하여 측정합니다(회전 테이블이 필요합니다).
<측정 항목>
・프로필 리드(lead) 피치(pitch) 톱니 끝부분 지름, 톱니 바닥면 지름
<측정 내용 >
・측정 위치　측정 톱니수　측정 단면수　공차 등

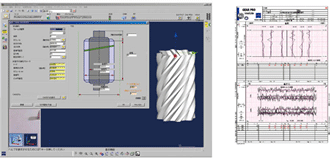

웜 기어(worm gear)는 웜과 웜 휠의 조합으로 동력을 전달하는 기어이며, 웜의 측정을 위한 프로그램입니다. 각종 모듈 및 기준 원지름, 비틀림각 등의 여러 인자를 바탕으로 측정합니다(회전 테이블이 필수).

<측정 항목>
・톱니 형태/톱니 심지/피치/톱니 끝부분 지름/톱니 바닥 지름

<평가 항목>
• 톱니 형태/ 톱니 형태 기울기 오차 / 톱니 형태/ 톱니 심지 크라우닝(crowning)
• 톱니 심지 • 톱니 심지 기울기 오차 / 누적 • 단일 • 인접 피치 오차
• 톱니 홈의 진동・폭 / 오버볼(overball)・오버핀(overpin) 치수
• 톱니 두께 • 마타기(MARAGI) 톱니 두께 / 톱니 끝부분• 톱니 바닥 원지름 등

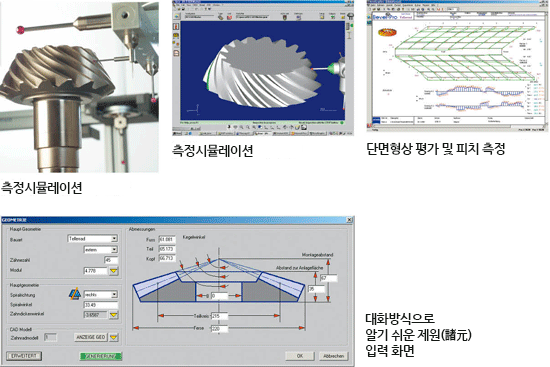

하이포인트기어 측정용 삿갓형 톱니 바퀴, 하이포인트 기어의 기준치에 대하여 톱니면 형상의 측정 및 평가를 실시합니다. 톱니면의 기준값은 DCOM (옵션)을 통해 외부에서 캡처하거나 마스터(master) 기어를 측정하여 생성할 수 있습니다. 또한, 본 프로그램은 측정 조건에 따라 RT없이 측정 가능합니다.

<평가 항목>
・측정 결과 화면 출력 및 프린트 출력
・톱니면 형상 평가
측정 결과는 테이블 형식이나 지형 그래픽 형식으로 출력됩니다.
마스타기어 등에 의한 톱니면 형상 생성에 따른 기준값과 비교 평가
매뉴얼 입력에 따른 기준값과 비교 평가
글리슨(Gleeson) 톱니 바퀴 기준값 파일을 바탕으로 비교 평가
・피치/톱니홈의 진동 평가
단일 피치/인접 피치/누적 피치/톱니홈의 진동

* 글리슨 톱니 바퀴 기준값 파일을 바탕으로한 비교 평가는 Glesason IF가 필요 (옵션).
* 본 인터페이스로부터 베벨 기어 측정 프로그램을 통해 글리슨의 프로그램 G-AGE (글리슨 아시아전 제공)와 링크를 통한 접속이 가능하다. 글리슨 톱니 절단기 대하여 기계 설정의 수정량을 계산할 수 있다.

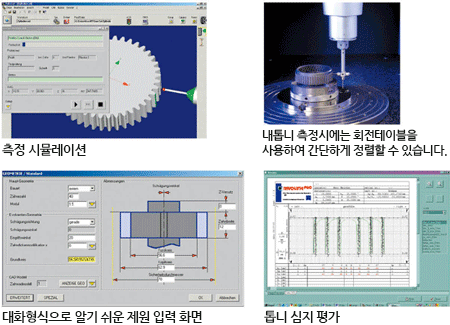

스퍼기어(spur gear), 헬리컬 기어(helical gear) 측정용(내톱니・외톱니)
톱니바퀴의 인자 데이터를 입력하는 것 만으로 자동 측정이 가능합니다.
조작은 대화방식으로 이루어집니다.
본 프로그램은 회전 테이블이 없어도 측정할 수 있습니다.

<측정 방법>
・CNC에 의한 전자동 측정
・측정 항목의 임의 선택(톱니 형태/톱니 심지/피치)
・톱니 형태/톱니 심지 측정 톱니의 임의 선택(1톱니～4톱니/모든 톱니)
・측 정톱니면의 임의 선택(오른쪽 톱니면/왼쪽 톱니면/양톱니면)

<평가 항목>
・톱니 심지 및 톱니 형태: 종합 오차, 형상 오차, 각도 오차, 클라우닝
・피치: 누적 피치 오차, 단일 피치 오차, 인접 피치 오차
・톱니홈의 진동

<지형도(topography) 평가(옵션)>

<측정 시뮬레이션의 실행(오프라인 기능)>
