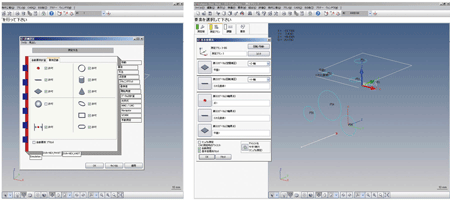

AI기능은 요소 자동 판별 기능, 좌표계 자동 설정 기능, 측정 평면 자동 판별 기능의 3개의 알고리즘으로 구성되어 있으며, 각각의 기능이 유기적으로 운영자에게 도움을 주는 우수한 기능입니다. 많은 사용자들로부터 평가를 받은 AI기능의 알고리즘을 더욱 진화시켰습니다. 점/ 직선/ 평면/ 구/ 대칭점 / 원/ 원통과 함께, 원추/ 타원/ 각공/ 장공(長穴)에도 대응합니다. 측정 전에 번거롭게 요소를 선택하지 않아도 됩니다. 요소 하나에 대하여 자유롭게 점수로 측정 → 종료(terminate)(요소 측정 종료) 버튼을 누릅니다. 이와 같은 간단한 방법으로 순서대로 측정해 나갈 수 있습니다.

•기하학적 형상 자동 판별 도쿄 정밀의 독자적인 측정 노하우 및 판정 알고리즘을 통하여 작업을 직접 측정(프로빙)하는 것만으로 기하학적 형상을 자동으로 인식하기 때문에, 측정 항목의 입력 절차를 대폭으로 줄일 수 있습니다.

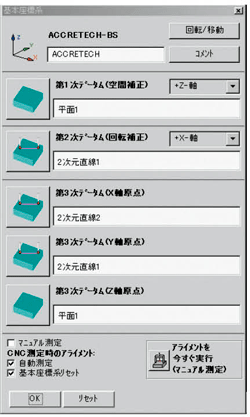

•좌표계 자동 판별 측정 된 기하학적 요소로부터 좌표계 설정에 사용하는 항목(공간 보정, 회전 보정, 원점)도 자동으로 판단하여 좌표계를 설정합니다.

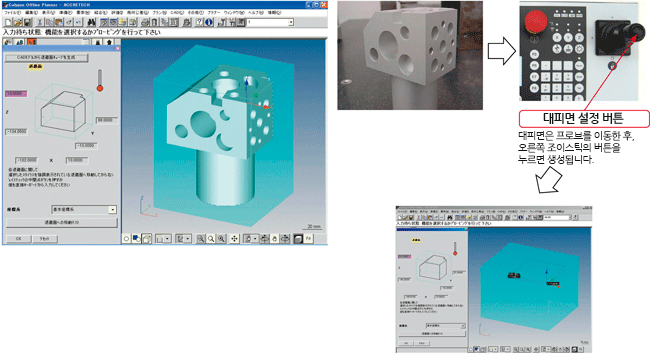

Calyps에는 안전대피면을 고려하고 있기 때문에, 프로브의 이동 경로점(중간점)을 입력할 필요가 없습니다. 안전하게 우회할 수 있는 범위(작업을 둘러싼 영역)를 지정함으로써 프로브는 안전대피면 상을 작업에 간섭하지 않도록 자동으로 이동합니다. 동일 면상을 이동하는 경우, 다른 대피면을 설정하여 이동량을 적게할 수도 있습니다. 안전대피면, 보조대피면, 측정점수 및 프로빙 이동 거리의 조건에 따라 측정 경로를 자동으로 생성합니다. 이동 경로점이나 프로빙점은 측정 요소 내 및 측정 요소간에 임의로 지정할 수 있기 때문에 최적의 측정 경로를 측정자가 만들수 있습니다.

예를 들어 프로브 자세를 A축 0° B축 -90° 로 지정한 경우, 예상한 방향으로 프로브 자세가 실행되는지 불안한 경우가 있습니다. 본 기능은 입력한 시점에 회전각, 경사각의 자세 방향이 화면상에 시뮬레이션이 되기 때문에 실제 실행시 오류가 발생하지 않습니다.
CAD 데이터가있는 경우에도 클릭한 요소의 법선 정보로부터 최적의 프로브 자세를 자동으로 선정하여 변경합니다. 특히 경사공과 경사축에 효과적인 기능입니다.
CAD 데이터가 없는 경우에도 실제로 측정을 한 투영 평면에 대하여 법선 방향으로 자동으로 자세를 변경할 수 있습니다.
기존에는 작업과 도면을 보면서 스타일러스와의 간섭을 고려하여 회전 각도를 입력하였지만, 최적의 회전 각도를 간단하게 설정할 수 있습니다(스타일러스 시뮬레이션 기능 옵션이 필요합니다).

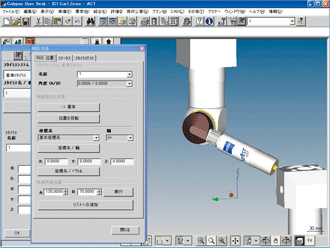

RSD헤드와 작업의 시뮬레이션 예 1

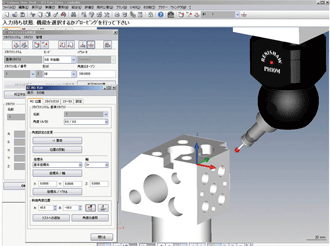

RSD 헤드와 작업의 시뮬레이션 예 2
