아이콘 메뉴를 자유롭게 정렬을 변경할 수 있습니다. 자주 사용하는 메뉴를 함께 표시함으로써 조작성이 향상됩니다.

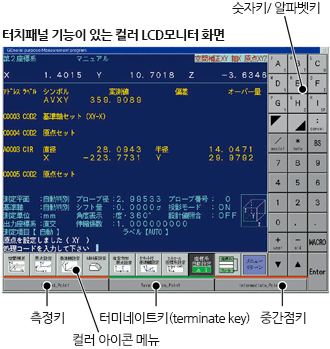

터치패널 기능이 있는 컬러 LCD 모니터 화면

측정 모드는 매뉴얼/ 지시(teaching) / 자동의 3 종류가 있습니다.
여러 같은 종류의 측정물이 있는 경우에는 지시 측정으로 부분 프로그램을 생성하고, 부분 프로그램을 사용하여 자동 측정으로 효율적으로 측정을 계속할 수 있습니다.

일련의 측정을 반복할 경우, 측정 절차를 사용자 코드로 등록하면 코드 번호를 호출하는 것만으로 간단하게 연속으로 측정할 수 있습니다. 전원을 꺼도 단계는 저장되어 반복하여 사용 할 수 있습니다.

기존에 있는 부분 프로그램에 지시 측정으로 단계를 추가하여 새로운 부분 프로그램을 생성 할 수 있습니다. 이 방법은 측정하면서 수행할 수 있으며, 초보자도 간단하게 부분 프로그램을 편집할 수 있습니다.

측정물의 설계값 대조 비교는 매뉴얼 / 지시 측정으로 대응할 수 있습니다. 기준 측정물과의 대조 비교를 하고 싶은 경우에는 기준 측정물을 지시 측정 (실측값 → 설계값 등록), 나머지 측정물을 자동 측정 함으로써 비교할 수 있습니다.

•형상 요소 측정 점수 최대 200 점
•요소 저장수 최대 9999 요소
•좌표계 기억수 최대 9999 좌표
•프로브 등록 갯수 최대 2000 개

•AI기능 탑재

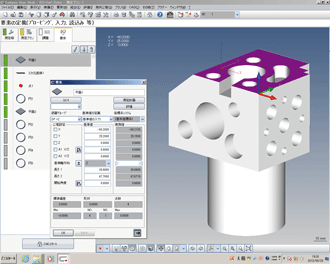

•3차원 CAD데이터를 불러오기 하여 그래픽으로 표시

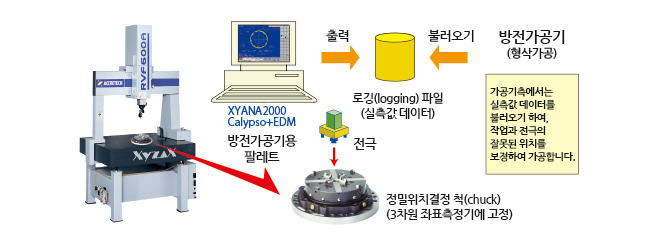

방전 가공기 (금형 조각기(diesinking))에서의 셋업 시간 단축과 가동률 향상이 가능합니다. 3차원 좌표 측정기에 위치 척(chuck) 전용 팔레트에서 고정된 작업과 전극을 측정하여 위치가 어긋난 정도를 방전 가공기 측에서 피드백하여 정밀한 가공 작업이 가능합니다
