FLEX는 구동부의 모델 형식을 자동으로 인식합니다. 전원을 켤 때, 현재 연결되어 있는 구동부의 모델 형식을 인식하고, 이전과 다른 구동부가 연결된 경우에는 메시지를 표시하고 다시 설정합니다.

FLEX는 여러 종류의 구동부를 자유롭게 선택할 수 있습니다. 각 구동부와 연결 케이블과의 결합이 만일 잘못된 경우에도 구동부와 연결 케이블의 결합을 자동 인식하여 실시간으로 제공하고 있습니다.

서프컴 플렉스(flex)-35B 표준형

표준형 구동부와 결합한 모델. 수평면은 물론 경사면, 수직면, 천정면 등 모든 위치에서 측정 가능.
•측정 방식：스키드(skid) 측정
•측정 범위：X축 12.5 mm
•측정 속도：0.6 mm/s

서프컴 플렉스-40A　리트랙트(Retract) 타입

리 트랙트 타입 구동부와 결합한 모델. 측정 대기시나 종료시에 검출기부가 리트랙트(상승)하여, 베어링 및 검출기의 손상을 줄일 수 있습니다. 또한 자동화 장치가 내장된 검출기에 사용할 수 있습니다.
•측정 방식：스키드 측정
•측정 범위：X 축 12.5 mm(구동부)
•측정 속도：0.6 mm/s

서프컴 플렉스-45A　횡적 추적 타입

횡적 추적 타입 구동부와 결합한 모델. 횡적 추적 타입은 크랭크축의 핀부나 저널부 등의 기존에 측정이 어려웠던 좁은 곳을 위한 전용 타입
•측정 방식：스키드 측정
•측정 범위：X 축 4 mm
•측정 속도：0.6 mm/s

서프컴 플렉스-50A　본격 소형 타입

본격 소형 타입의 50 mm 구동부와 결합한 모델. 소형이지만 스키드 레스이며, 파동 측정이 가능하다. 최고 수준의 진직도 정밀도 0.3 μm / 50 mm를 구현하며, 측정 지원 기능을 통해 쉽게 레벨링 조정이 가능하다.
•측정 방식：스키드 레스/ 스키드 측정
•측정 범위：X 축 50 mm(구동부)
•측정 속도：0.15 mm/s ～1.5 mm/s

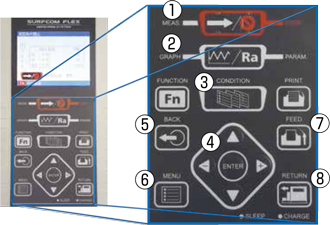

휴대하는 경우에도 한 손 조작으로 키를 입력 가능

자주 사용하는 3개의 키 버튼을 상부에 배치
①MEAS./STOP：측정 시작/정지(측정중에 누르면 정지)키
②GRAPH/PARAM：결과표시, 파형⇔수치 표시 교체키
③CONDITION：측정 준비, 측정 조건 설정키

조건설정이나 이동/ 선택/ 동작키의 버튼을 하부에 배치
④상하좌우/ ENTER ：조건 선택용 이동/ 선택키
⑤BACK：<위로 이동>키
⑥MENU：설정 메뉴 화면 표시키
⑦PRINT・FEED：프린트 인쇄/ 종이 전송키
⑧RETURN：리턴 시작/ 정지(리턴중에 누르면 정지)키

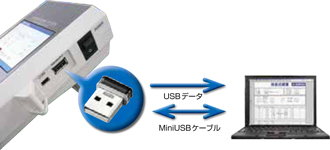

FLEX의 내부 메모리에는 측정 조건: 5 건, 측정 데이터: 30건이 저장 가능하며, 외부 기억 장치로 시판되는 USB 메모리를 연결하여 데이터 저장 및 해석이 가능합니다.

(사진의 초소형 ＵＳＢ메모리는 옵션입니다.)

FLEX에는 miniUSB 단자를 표준 장비되어 있습니다. PC와 USB 케이블로 연결하고 ACCTee와 TiMS에서 높은 수준의 데이터 분석이 가능합니다.

휴대시의 조작성을 충실하게 하였으며, 강도 높은 현장 작업에서 고객의 편이 되어줄 것입니다. 휴대하고 손가락 터치가 가능하며, 3개의 버튼 조작으로 측정을 완료할 수 있습니다. 또한, 표준 부속품인 핸드 벨트는 좌우 모두에 장착이 가능합니다.

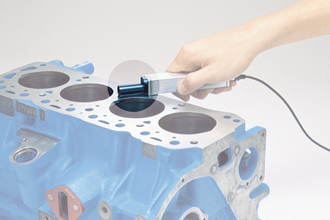

계측 현장에서 호평을 받고 있는 표준형

•컴팩트한 본체에 본격적인 기능이 응축되어 있습니다.
•조도 검출 픽업은 선단 직경 2 μm 및 5 μm 타입을 선택할 수 있습니다.

최대 측정 길이

12.5 m

핸디 서프(handy surf)의 각종 구동부와 결합한 모델입니다.

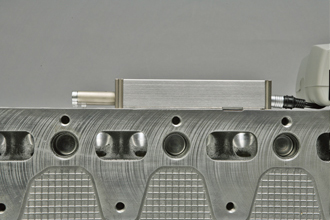

측정 대기시나 측정 종료시에 검출기가 리트랙트되는 타입

•베어링과 검출기에 대한 손상을 감소시킵니다.
•자동화 장치가 내장된 검출기에도 사용 가능합니다.
•조도 검출 픽업은 선단 직경2 μｍ 및 5 μｍ타입을 선택할 수 있습니다

리트랙트량	1.5 mm
최대 측정 길이	12.5 mm

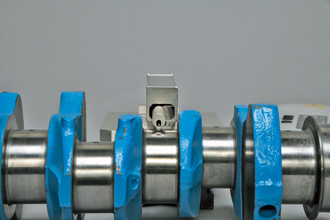

크랭크축의 핀부/저널부 등의 협소한 부분 대응타입

•기존에 측정이 어려웠던 협소한 곳을 횡적 추적함으로써, 크랭크축의 축방향 측정 효율성이 높아집니다.

최대 측정 길이	4.0 mm
측정 속도	0.6 mm/s

옵션 포스트 마운트(E-CS-S26A)과 하이트 게이지 어댑터 (E-WJ-S93A)가 필요합니다.

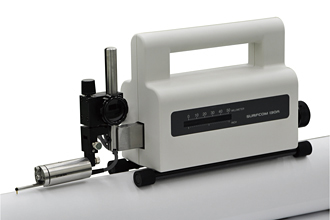

서프컴 130A 본격 소형 타입의 50 mm 구동부와 결합된 모델입니다. 측정 지원 기구를 표준 탑재하여, 쉽게 레벨링 조정이 가능합니다. 소형 측정대와 함께 사용하면 설치형 측정기로서 이용이 가능합니다.
※ 단차 측정도 가능

50ｍｍ구동부
•최대 측정 길이：50 mm
•측정 속도：0.15 mm/s ～1.5 mm/s
•픽업 상하 이동 범위：-5 ～45 mm

스키드 레스측정 예시
본격적인 조도 측정은 스키드 레스로 측정하는 것이 주류입니다. 상위 기종과 같은 측정이 가능합니다.

소형 측정대(옵션)와 결합된 사례(작업은 샘플 작업입니다.)
소형 측정대 사양
•측정 높이：0 ～약 200 mm
•구동부 설치판：360° 임의 회전
•외관 치수：410(W) × 200(D) × 413(H) mm
•질량：약 18 kg
