테이블 회전형 CNC 진원도 · 원통 형상 측정기 : RONDCOM 65A-LH
대형 스핀들(spindle)을 비롯한 초고정밀도 측정이 필요한 응용프로그램에 적합
본 사이즈에서 세계 최고 수준의 정밀도로 군림하고 있는 리퍼런스 머신(reference machine).
세계 최고 수준의 정밀도를 보유한 R65A의 설계 사상을 계승하면서도 플랫폼을 처음부터 재검토한 대형 진원도 측정기입니다.
세계 최고 수준의 정밀도를 보유한 R65A의 설계 사상을 계승하면서도 플랫폼을 처음부터 재검토한 대형 진원도 측정기입니다.
특징
전세계 No.1정밀도(테이블 회전형 대형 타입)
전세계 No.1정밀도(테이블 회전형 대형 타입)회전 정밀도 0.08 + 6H/10,000 μm
진직도 정밀도 Z = 1.0 μm/900 mm
Z = 0.2 μm/100 mm
신규 개발한 에어베어링을 θ축에 적용
조작성을 고려한 이동형 조작기
대형 작업을 상정하고 조작은 본체와 독립시켜 다양한 레이아웃으로 작업이 가능합니다.
제진대를 표준 내장
베이스, 칼럼, R축에 반려암을 사용
경년변화가 매우 적으며, 장기간에 걸쳐 성능을 유지합니다.

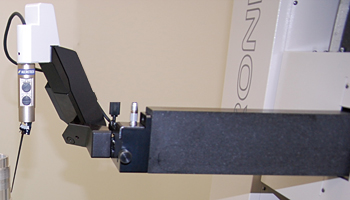

옵셋형 CNC검출기 홀더 표준(특허 취득 완료)
검출기의 방향을 자동으로 바꿀 수 있기 때문에 내경/ 외경/ 상하면 등의 연속 자동 측정을 구현시킴으로써 완전히 CNC 측정을 구현하고 있습니다. 홀더는 옵셋형이며, 검출기는 롱 스타일러스 사양이기 때문에 플랜지(plange)/ 두께 작업이라도 R축 암에 대한 간섭이 없어, 측정의 용이성이 현격하게 향상됩니다.
