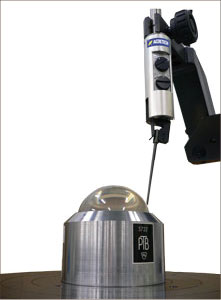

테이블 회전형 CNC 진원도 · 원통 형상 측정기 : RONDCOM 65A
세계 최고 수준의 회전 정밀도를 구현한 진원도/ 원통형상 측정기
※CNC검출기 홀더는 옵션입니다.
고객의 요구에 부응하기 위하여 세계 최고의 정밀도를 추구. 경년 변화가 적은 반려암을 기준 가이드로, 마찰 저항이 매우 적은 에어베어링(air bearing) 슬라이딩부에 적용하였습니다. 또한, 보정 기술을 확립함으로써 나노 오더(nano order)의 정확도를 구현한 테이블 회전형 진원도 측정기의 주력 모델입니다.
고객의 요구에 부응하기 위하여 세계 최고의 정밀도를 추구. 경년 변화가 적은 반려암을 기준 가이드로, 마찰 저항이 매우 적은 에어베어링(air bearing) 슬라이딩부에 적용하였습니다. 또한, 보정 기술을 확립함으로써 나노 오더(nano order)의 정확도를 구현한 테이블 회전형 진원도 측정기의 주력 모델입니다.
특징
세계 최고 수준의 회전 정밀도0.01 µm를 구현
세계 최초, Z, R, θ의 각 축에 고정밀도 에어베어링을 적용
또한, 칼럼, 베이스, R축 암에 경년변화가 매우 적은 반려암을 사용합니다. 최고 수준의 고정밀도를 장기간 보증합니다.
세계 최고 수준의 우수한 처리량을 구현
센터링 및 틸팅60초 이내에 고효율 측정을 구현하였습니다.
공기식 제진대(Vibration Removal Board) 를 표준 장비
전방향 안전기능을 갖춘 검출기를 적용
스타일러스(stylus)로 과전류가 감지된 경우에는 비상 정지가 작동하여 스타일러스와 검출기에게 손상을 주지 않습니다.
옵셋형 검출기 홀더 (특허 취득 완료)(옵션)을 장비 가능
다양한 작업이 R축과 간섭하지 않고 쉽게 측정할 수 있습니다.
각 축의 정밀도는 세계 최고 수준

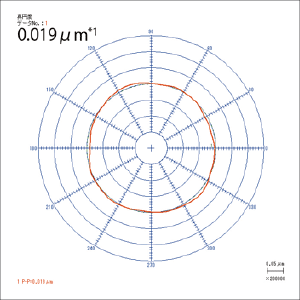

*1마스터볼의 정밀도를 분리한 것.

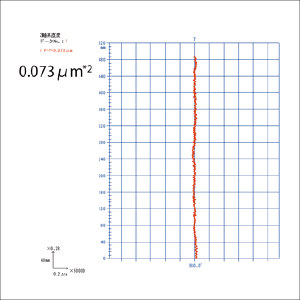

*2직자의 정밀도를 분리한 것.

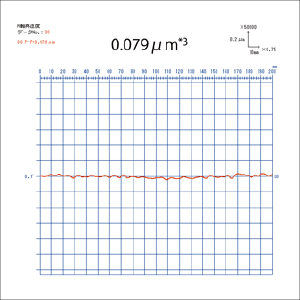

*3옵티컬 플랫의 오차를 포함한 데이터
