테이블 회전형 수동 진원도 · 원통 형상 측정기 : RONDCOM 43C/43C-S/41C/31C
고급 기종의 분석 기능과 비용대비성능을 겸비한 컴팩트(compact)하고 실용적인 탁상형 진원도 측정기입니다.
론컴 43C
론컴 43C
※2：1감도 측정자, 본 장비의 검출기 홀더, 프린터는 옵션입니다.
론컴 43C-S
※프린터는 옵션입니다.
론컴 43C
※2：1감도 측정자, 본 장비의 검출기 홀더, 프린터는 옵션입니다.
론컴 43C-S
※프린터는 옵션입니다.
특징

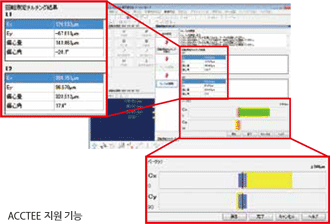

센터링 및 틸팅 지원 기능(특허 취득 완료)
센터링 및 틸팅 지원 기능은 회전축 심에 대한 작업축 심의 XY 방향의 편심량과 기울기량이 얼라인먼트 조정 화면의 막대로 표시된 변위량을 영점 조정하기만 하면 되는 간단한 조작입니다.
측정 높이 지정으로 반자동 측정 기능이 가능
R축에 스케일(scale)을 탑재, 소형 고정밀도 작업에 대응(R43C-S)
R41C는 고칼럼Z＝500 mm에 대응 가능(옵션)
전자세 검출기(옵션)를 장비 가능
측정 범위±1000 μm측정력 조정, 프론트량(감소량)을 조정할 수 있으며, 변형되기 쉬운 작업, 노치 작업 측정에 효과적입니다.
진원도 측정기 선정 힌트
원통도, 진직도 측정 기능이 없는 론컴 31C에도 동축도 및 동심도 측정이 가능한 이유
론컴 31는 진직도, 평행도를 보증한 Z축 칼럼을 탑재하고 있지 않습니다. 그러므로, 원통도, 진직도 측정 기능이 없지만, 동축도 및 동심도 측정에서 평가되는 데이터는 각 단면의 진원도 형상에서 산출되는 원의 중심 데이터(중심점)뿐입니다. 원의 중심 데이터라는 것은 지름의 크기와 불규칙함에 좌우되지 않습니다. 따라서, 원중심의 벗어난 정도를 평가하는 동축도 및 동심도 측정은 R31C에서도 가능합니다.
