In process gauge・Post process gauge : 리어 포크 게이지RF-05B/06A/08
소형 내면 연삭기용 측정 헤드
리어 포크 게이지RF-05B/06A/08
특징
주축 관통형
숫돌, 자동 로더, 드레싱 장치 등의 레이아웃을 자유롭게 조정할 수 있습니다. 또한 매우 작은 직경의 경우는 가공 구멍 직경에 가까운 숫돌을 사용하며, 자주 교체하지 않아도 됩니다.
측정은 스테이셔너리(Stationery ), 오실레이트(Oscillate)를 양용
연삭중에는 가공 구멍 내에 측정자가 있는 스테이셔너리 방식 또는 숫돌과 함께 요동치는 오실레이트 방식, 모두를 사용할 수 있습니다.
미니어처 크기의 RF-05A 형
다루기 쉬운 외경24.8mm타입입니다.펜슬(pencil) 타입의 RF-06A형
소형 기기용 외경15.9mm타입입니다.뛰어난 고속 응답성
직경이 매우 작은오실 레이트 연삭에 필수인 고속 요동에 대한 응답성은 최대 800cpm입니다.응용 프로그램
내경 자동 표준 치수 측정
작업 가공주엥 게이지와 숫돌을 교대로 삽입하여 표준 치수를 측정합니다. 불연속면도 측정할 수 있습니다.

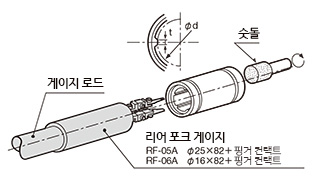

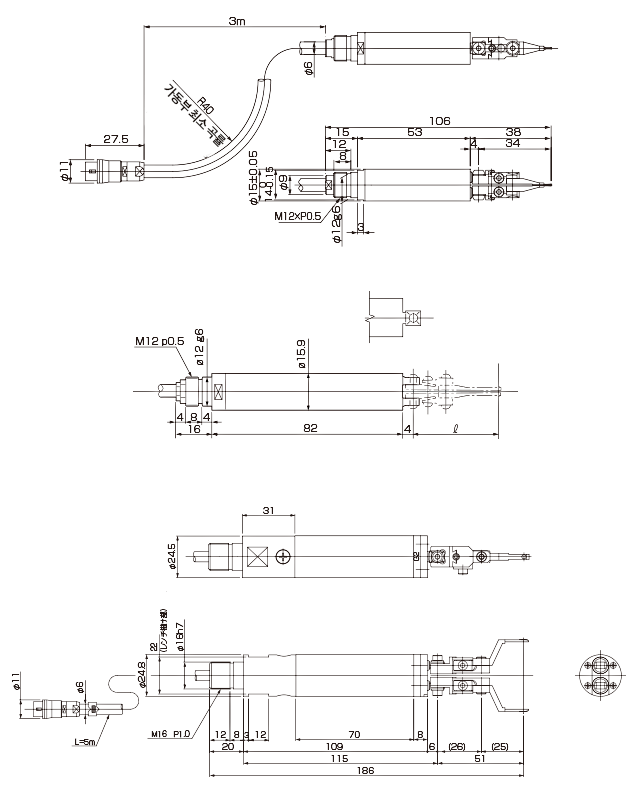

외관도
상세 사양
| 형식 | RF-05A | RF-06A |
| 측정 직경(오실레이트 방식) | φ1.5～φ14mm | φ1.5～φ14mm |
| 측정 직경(스테이셔너리 방식) | φ10～φ34mm | φ10～φ34mm |
| 측정력 | 0.5±0.1N | 0.5±0.1N |
| 오실레이트속도 | ～800cpm | ～800cpm |
| 측정 시간 | 20ms이상 | 20ms이상 |
| 반복 정밀도 | 0.5μm | 0.5μm |
