In process gauge・Post process gauge : CRN-T10
장변위 박형 외경 측정 헤드
CRN-T10
특징
두께가 불과 9 mm인 스마트 헤드
공간을 절약할수 있고, 컴팩트한 기계상에서 정밀 측정에 적합하다.
완전 방수 구조
기계상에서 또는 기계 이외에서 어떠한 용도로도 사용할 수 있습니다.
직경차10 mm이내를 자동 영점 조절
10 mm 이내이면 설정 교체는 전자동이며, 관제부에 신호를 입력할 수 있을 뿐만 아니라 영점 조절 가능합니다.
40종의 크기에 대응
풀컴V7, V10A사이즈 시프트 기능이 있는 모델과 결합하여 40종의 작업을 자동으로 측정할 수 있습니다.
응용 프로그램
크랭크 핀의 외경 측정
사이즈 시프트 기능과 결합하여 φ10 mm의 설정 교체 없이 측정할 수 있습니다.

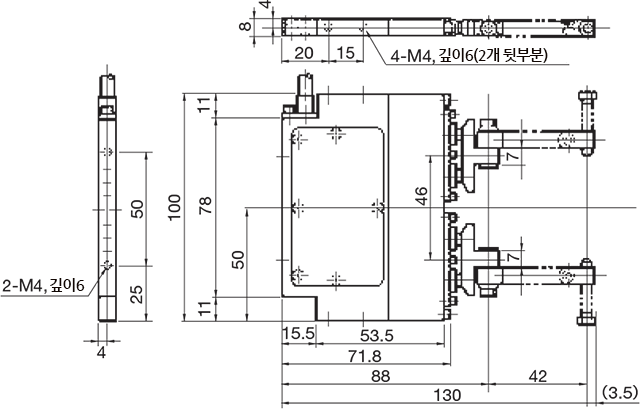

외관도
상세 사양
| 형식 | CRN-T10 |
| 부품 코드 | 0953465 |
| 측정 범위 | φ10～φ65 mm(단, 핑거 교환에 따름) |
| 연속 측정 범위 | φ10 mm |
| 스트로크 | 12 mm |
| 프론트 트라벨 | 5.5 mm |
| 직선 범위 | ±5000 μm |
| 반복 정밀도 | 1 μm |
| 측정력 | 0.9～3 N |
| 케이블 길이 | 6 m |
| 헤드 질량 | 800 g |
| 방수규격 | IP67준거 |
| 결합 관제부 | V7, V10A사이즈 시프트 기능이 있음 |
