In process gauge・Post process gauge : PULCOM Γ (E-DT-175A)
범용 측정 헤드
PULCOM Γ (E-DT-175A)
특징
2방향작업검출기
빗날형 NC 선반 커팅 보드(Cutting board)에 장착하여 가공한 후에 작업에 접촉시켜 검출한 값을 NC 장치로 연산함으로써 치수를 제어합니다.
3방향 인선(刃先) 검출기
X, -X, Z의 3 방향의 바이트 인선의 위치를 검출합니다. 정확한 위치 및 마모량이 NC 장치로 피드백되기 때문에, 품질의 안정된 NC가공이 가능합니다.
외관도

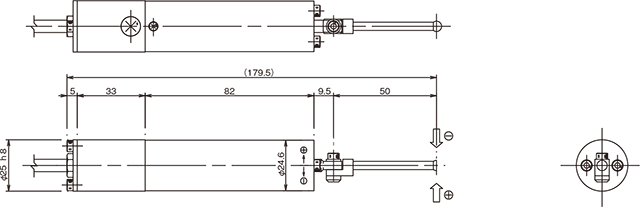

외관 치수도
상세 사양
| 형식 | E-DT-175A |
| 명칭 | 2방향 작업 검출기 |
| 스트로크 | ±2.0mm이상 |
| 측정력 | 0.98～1.96N |
| 반복 정밀도 | 1μm이하/25회 |
