In process gauge・Post process gauge : PULCOM Σ

실시간으로 치수를 제어하여 고정밀도 가공 기술에 바로 대응합니다.

PULCOM Σ
• 외경 및 내경측정 헤드

특징

기기상에서 측정하기 위한 표준 장비

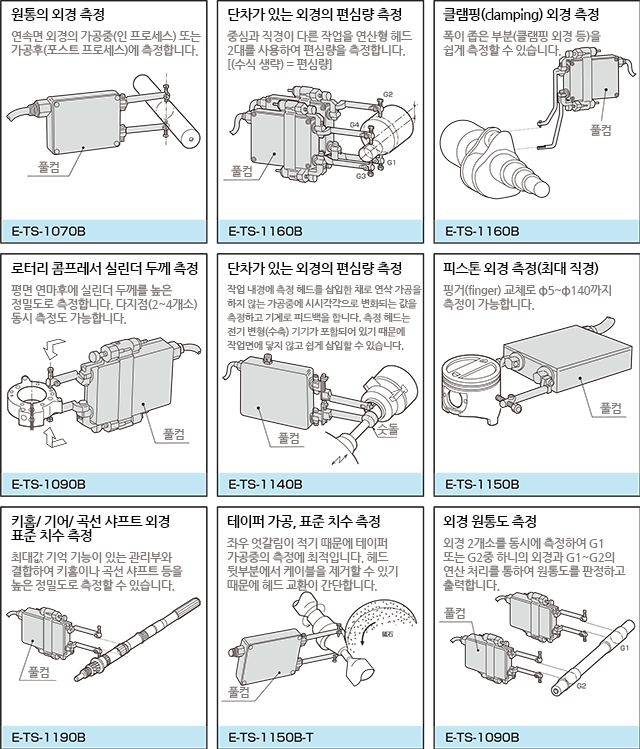

외경, 내경, 폭, 곡선 측정 등, 각종 용도를 지원합니다. 연삭기에서 인라인 측정 등의 혹독한 환경에 최적입니다.

고정밀도 매커니즘(Mechanism)
내부에 슬라이딩(sliding), 마모되지 않는 매커니즘을 적용하였기 때문에 높은 정밀도를 지속적을 유지할 수 있습니다.

고내구성 및 고강성
도쿄정밀만의 L자형판 스프링 지점을 적용하여 정밀하고 내구성과 강성이 뛰어납니다.

우수한 신뢰성, 유지보수성
가장 혹독한 환경에서 가동되는 정밀 측정기로서 풀컴 Σ 관련 실적이 모든 것을 말합니다. 또한 기계에 내장시 유지보수가 편리한 케이블 분리형 제품도 준비하고 있습니다.

외관도

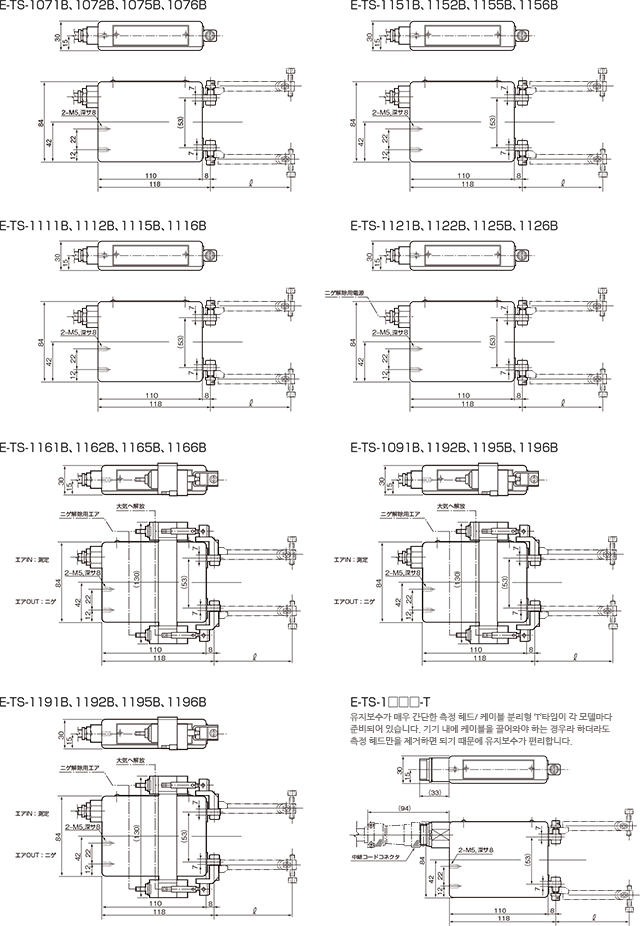

외관 치수도

상세 사양

형식 Σ Σ-OD Σ-OD-S Σ-OD-R
주요 용도 원통 외경/외폭 진동/ 직경 교체 측정 노치가 있는 외경 원통 외경/외폭 전기 리트랙트
형식 수직면내 ℓ=42mm E-TS-1071B E-TS-1151B E-TS-1111B E-TS-1121B
ℓ=82mm E-TS-1072B E-TS-1152B E-TS-1112B E-TS-1122B
수평면내 ℓ=42mm E-TS-1075B E-TS-1155B E-TS-1115B E-TS-1125B
ℓ=82mm E-TS-1076B E-TS-1156B E-TS-1116B E-TS-1126B
측정 범위 표준 ()안 포스트 φ8~φ65mm φ8~φ65(φ1~φ65)mm
옵션()안 포스트 φ5~φ140mm φ5~φ140(φ1~φ140)mm
스트로크 ℓ=42일 때 2.8mm
ℓ=82일 때 4.5mm
프론트 트라벨 L=42에서 0.12~0.15mm(한쪽)
직선 범위 +500~-200μm이상
반복 정밀도 1μm
작업최대 원주속도 - - 80m/min(1111B)
50m/min(1112B)
-
리트랙트 전원 - - - 주변 기기 리트랙트
전원 유닛 필요
출력수 1 2 2 2
헤드 질량 약 1.3kg
방수규격 IP67준거


형식 Σ-OD-AR Σs-OD-AR Σ-OD-SAR
주요 용도 원통 외경/외폭 에어 리트랙트 왼쪽 기재와 같음. 싱글 출력 에어 리트랙트 노치가 있는 외경 에어 리트랙트
형식 수직면내 ℓ=42mm E-TS-1161B E-TS-1091B E-TS-1191B
ℓ=82mm E-TS-1162B E-TS-1092B E-TS-1192B
수평면내 ℓ=42mm E-TS-1165B E-TS-1095B E-TS-1195B
ℓ=82mm E-TS-1166B E-TS-1096B E-TS-1196B
측정 범위 표준 ()안 포스트 φ8~φ65(φ1~φ65)mm
옵션()안 포스트 φ5~φ140(φ1~φ140)mm
스트로크 ℓ=42일 때 2.8mm
ℓ=82일 때 4.5mm
프론트 트라벨 L=42에서 0.12~0.15mm(한쪽)
직선 범위 +500~-200μm이상
반복 정밀도 1μm
측정력 0.75N
작업최대 원주속도 - - 80m/min(1191B)
50m/min(1192B)
리트랙트 전원 0.3~0.5MPa
출력수 2 1 2
헤드 질량 약 1.3kg
방수규격 IP67준거
