숫돌 접촉 감지 시스템 PULCOM GE-10은 숫돌과 피연마제의 접촉을 검출하고, 즉시 NC에 신호를 전송하고 가공 사이클에 들어간 것을 알립니다. 이전 가공의 치수 편차를 고려하여 불필요한 대강 숫돌 연삭 사이클, 필요없는 시간을 단축하고 노치 속도를 고속화, 사이클 시간을 향상시킬 수 있습니다.

내장된 DSP (디지털 • 시그널 • 프로세서)를 통하여 당사의 독자적인 디지털 노이즈 저감 기술로 냉각수의 분사 및 베어링 소음 등 주위 소음을 제거함으로써, 높은 정밀도로 감지해 낼 수 있도록 하였습니다.

드레서와 숫돌이 접촉하여 발생하는 AE 파를 모니터함으로써 드레싱 완료를 감지합니다. 기존의 드레싱 횟 수, 시간에 의한 방법에 비하여 비약적으로 드레싱 시간을 단축시키고, 숫돌의 수명을 연장합니다.

숫돌과 공작물의 접촉 감지 전용으로 새롭게 개발한 고감도 AE 센서를 적용. 고가의 샤프트(shaft)를 내장하여, 드레서 내장형 센서에 버금가는 검출 성능을 구현했습니다. 센서는 앰프 내장용 고정밀 S / N 비가 높고, 케이블 연장도 할 수 있기 때문에 설치 장소에 제약을 받지 않습니다.

PULCOM GE-10은 항상 센서 자체보다 진단용 AE파를 발생시켜 그 반사파로부터 센서 헤드의 고장 및 감도 열화를 진단하고 있습니다. 때문에 장기적인 신뢰성을 확보할 수 있습니다.

컨트롤러

	GE-10	GE-10V
검출 방식	AE파
응답 속도	AE파
사용 환경	AE파
방수성	IP54(프론트 패널만)
내진동	최대 4.8G(X，Y，Z방향) ※당사 측정 규격에 따름(JISC60068-2-6준거)
내충격	25G(X，Y，Z방향 각 10회)
정격 전원	DC24V±10％ 16W

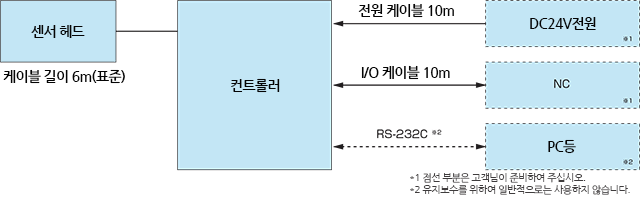

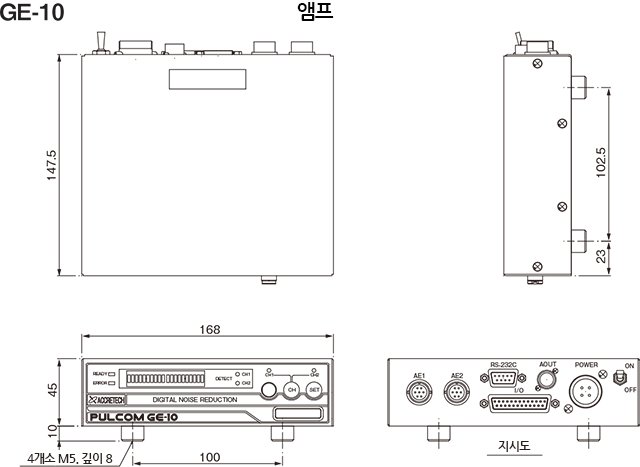

치수	168(W)×147.5(D)×45(H)mm	63(W)×236(D)×158(h)mm
중량	1.1kg	2.0kg
CE마크	적합

센서 헤드

	고정형 센서	비접촉형 센서
사용 환경	온도0～45℃ 온도10～90％RH
방수성	IP67
내진동	최대 4.8G(X，Y，Z방향) ※당사 측정 규격에 따름(JISC60068-2-6준거)
내충격	50G(X，Y，Z방향 각 10회)
치수	30(W)×43(D)×25(H)mm	회전부φ21×21 수신부30(W)×61(D)×16(H)
중량	0.34kg	0.60kg
전송 거리	－	1～2mm(축의 어긋난 정도1mm이내)
허용 회전수	－	10,000rpm
