In process gauge・Post process gauge : PULCOM V10A / PULCOM V10S
표준형과 함께 본체화 표시부가 분리된 표시부 분리 타입의 등장!!
모든 고객의 요구에 대응 가능합니다.
PULCOM V10A
특징

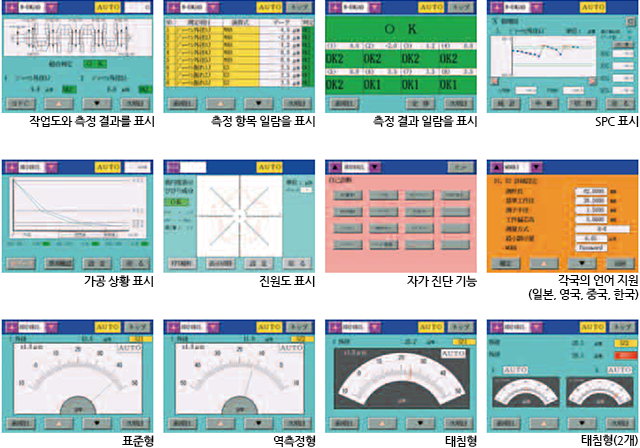

풍부한 화면 구성
지능형 판정/ 제어가 가능한 역측정
SPC 제어(포스트 프로세스), 타원도/ 진동 판정/ 가공 상태 표시/ 출력 (in-process)이 가능하며, 부가가치가 우수한 제어를 할 수 있습니다.
다지점 측정
기기당 최대 4대의 측정 헤드(head)를 연결할 수 있는 하드웨어와 최대 32항목까지 판정 할 수 있는 소프트웨어를 보유하고 있으며, 동시에 병행 처리가 가능하여 다항목의 판정에 매우 적합합니다. 증설 유닛(unit) 풀콤(PULCOM) V11을 추가하여 최대 32대의 측정 헤드를 연결할 수 있습니다.
사용성이 크게 향상되었습니다
표시부에 터치 패널 (touch panel) 이 장착된 6.5인치 고휘도 TFT 컬러 LCD를 적용했습니다. 조정 등을 할 때 설정 또느 변경하고자 하는 화면을 터치하기만 하면 되기 때문에, 사용성이 크게 향상되었습니다.
표시 기능이 크게 향상되었습니다
인 프로세스 판정에서는 가공 상태를 실시간으로 그래픽으로 나타내는 것이 가능하며, 가공 상태를 한눈에 파악할 수 있으며, 이상을 발견해 내기도 쉽습니다(옵션으로 이상시의 신호를 출력할 수 있습니다). 후공정에서 발견된 불량 작업의 가공 상태도 재현 할 수 있어서, 쉽게 불량의 원인 분석할 수 있게 되었습니다. 포스트 프로세스 판정에서는 모든 판정 항목 목록 표시, 통계 처리 표시 등 기능에 맞게 표시할 수 있습니다.
미터(meter) 표시
인 프로세스 측정시에 가공 상황을 액정에 표시되는 미터로 표시할 수 있으며, 가공 상태를 생생하게 표시할 수 있습니다.
표준 기능의 확대
자동 마스터링(mastering) 및 연산식 입력 기능, 평활화(smoothing) 기능, 광범위 표시 및 고분해능 등을 표준으로 포함하고 있습니다.
데이터 목록 표시
작업도, 판정 항목, 판정값, 판정 결과를 목록으로 나타낼 수 있기 때문에 판정 상태를 파악하기 쉽습니다.
4개국 언어 지원
표시된 내용을 일본어, 영어, 중국어, 한국어로 전환할 수 있으며, 그대로 해외에서 사용할 수 있습니다.
다품종 가공 라인에 사이즈 시프트(Size Shift) 기능(옵션)
측정 범위가 넓은 측정 헤드와 조합하여 다품종, 다단축 작업 등의 판정을 순서를 변경하지 않고 수행할 수 있는 기능이 마련되어 있습니다.
최대 사이즈 시프트 수는 1,280 종까지 등록 가능합니다.
인라인 진원도(옵션)
가공 중이거나 가공된 이후의 진원도를 측정할 수 있습니다. 진원도 결과는 극좌표로 표시되고, OK, NG 판정이 출력됩니다. 또한, FFT 분석 기능을 통해 진동 판정 등 등경왜원(*직경은 동일하지만 비뚤어진 원)에 대한 판정도 가능하게 되었습니다.
프론트 패널(Front Panel) 분리(V10S)
프론트 패널을 분리함으로써 사용자 장치의 조작기와 쉽게 연결할 수 있게 되었습니다. 본체에는 장치의 제어기가 내장됩니다.
외관도

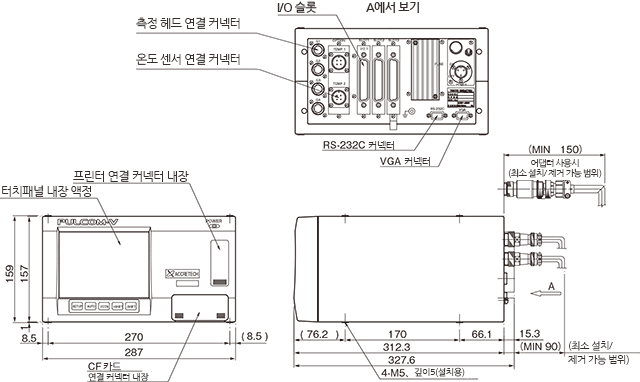

V10A 외관 치수도

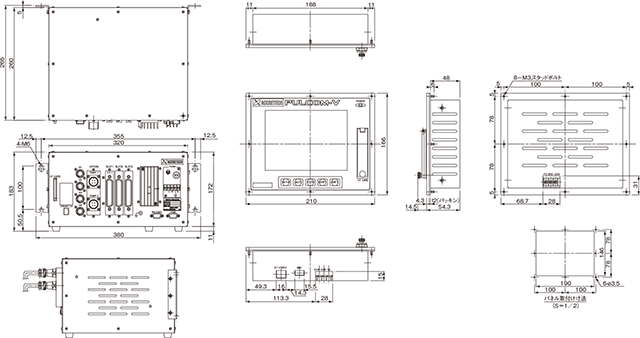

V10S 외관 치수도
옵션
•인라인진원도 기능
•BCD/BINARY 입출력 기능
•RS232C 입출력 기능
•기억 기능(최대값, 최소값, P-P 값)
•작업도 표시 기능
•인 프로세스 가공 상황 표시(가공 이상, 가공 경과 시간, 출력 내장)
•온도 보정
•외부 자동 영점 조절 기능
•사이즈 시프트 기능
•자동 교정(calibration)
•배선 간소화 지원
•아날로그(analog) 출력 기능
•P100(적분) 기능
•온도 센서
•CF카드(PC카드 폴더 포함)
•BCD/BINARY 입출력 기능
•RS232C 입출력 기능
•기억 기능(최대값, 최소값, P-P 값)
•작업도 표시 기능
•인 프로세스 가공 상황 표시(가공 이상, 가공 경과 시간, 출력 내장)
•온도 보정
•외부 자동 영점 조절 기능
•사이즈 시프트 기능
•자동 교정(calibration)
•배선 간소화 지원
•아날로그(analog) 출력 기능
•P100(적분) 기능
주요 옵션 유닛
•그래픽 기능을 지원하는 감열식 인쇄기(thermal-printer)•온도 센서
•CF카드(PC카드 폴더 포함)
상세 사양
| 형식 | E-PV15 | |
| 표시 | 6.5인치 TFT 컬러 액정 | |
| 표시 항목 | 측정 결과, 항목의 목록 표시(인 프로세스 시에는 미터 표시 가능) | |
| 표시 범위 | ±50 μm, ±100 μm, ±250 μm , ±500 μm , ±1000 μm , ±2500 μm ±5000 μm 전환 |
|
| 분해능 | 0.01 μm, 0.05 μm , 0.1 μm , 0.5 μm , 1 μm | |
| 형식 | max. 20 예) 판정출력20：동시 처리1의 경우, 판정 출력 각5：동시 처리4의 경우 | |
| 표시 단위 | μm, mm, inch에서 선택 | |
| 검출기 입력수 | 4개 | |
| 측정 항목수 | max.32 | |
| 판정 출력 | 통합 | ○ |
| 개별 | max.20 예) 판정출력20：동시 처리1의 경우, 판정 출력 각5：동시 처리4의 경우 | |
| 입력 방식 | 터치패널, 시트키의 복합 | |
| 판정 출력 | I/01기판이 표준으로 내장, 부족한 경우I/03 | |
| 배율 교정 방법 | 키 입력 | |
| 샘플링 속도 | 1ms 이하 | |
| RS-232C | 옵션 | |
| 프린터 출력 | 표준 | |
| 프로그램 교환 | CF 카드 삽입후, 키 조작 | |
| 기억 기능 | 옵션 | |
| 방수 규격 | IP54 | |
| 사용 주위 온도 | 0～45℃ | |
| 사용 주위 온도 | 90％이하(결로가 발생하지 않을 것) | |
| CE마크 | 개별 지원 | |
| 제원(V10A) | 287(W)×327.6(D)×159(H)mm, 7Kg(단, 설치 치수는 2000A와 동일) | |
