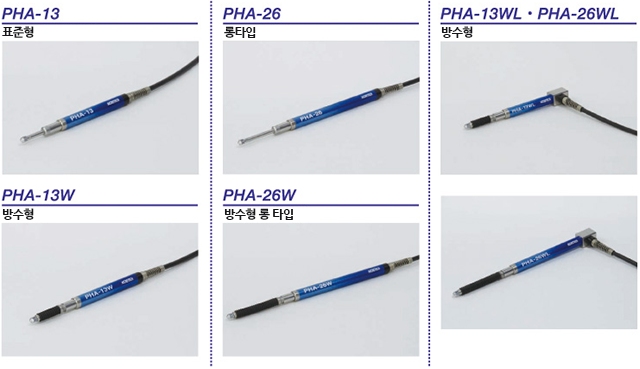

소형 광학 스케일(scale) 내장으로 고정밀도 펜슬형 게이지(gauge)를 구현

펜슬형(최대 직경φ10)으로 인접해 있는 다지점 측정이 가능

고성능을 갖춘 장비이면서 세계 최고 수준의 저렴한 가격

방수형PHA-13W, PHA-26W은 IP67

슬라이딩 베어링(sliding bearing) 적용으로 뛰어난 내구성을 보유하고 있습니다. 또한, 슬라이딩 베어링 적용으로 주기가 짧은 라인 측정에서도 측정 압력의 큰 변화가 발생하지 않습니다(볼 베어링은 리테이너(retainer)가 스트로크(stroke) 끝단으로 밀리면 스핀들(spindle)의 슬라이딩 저항이 크게 변화합니다)

● 직각형(right angle) PHA-13L, PHA-26L, PHA-13WL, PHA-26WL
●직각형 방수 타입은 진공 리트랙트(Vacuum retract)를 지원합니다.

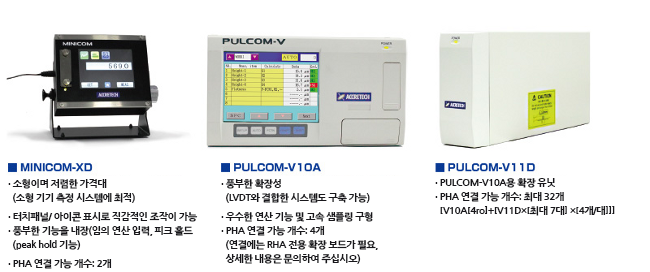

●미니컴(MINICOMM) XD와 함께 PULCOM, V10AII나 시판되는 PLC에도 연결 가능.

● 고기능 표시부 MINICOM-XD에 PHA 시리즈를 2대 연결 가능
● 측정값에 사칙연산을 결합한 연산이 가능
● 디지털 AB상 출력(EIA-422 호환)
● 3개 국어 지원: 일본어, 영어, 기타 (중국어, 한국어, 인도네시아어, 태국어에서 선택)
● 판정 기능: + NG + OK, OK, -OK, -NG
● SPC 기능: USB 메모리에 데이터 저장 (CSV 포맷)
● 프리셋(preset) 설정 가능

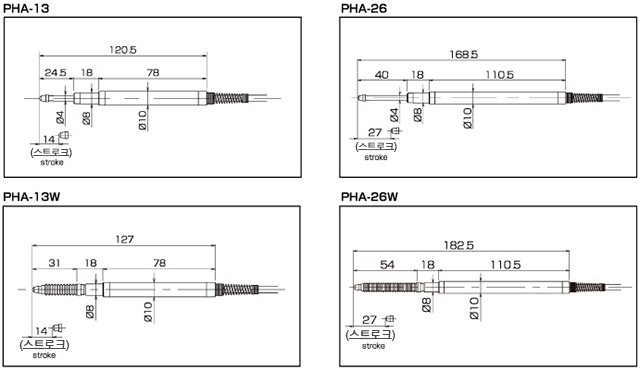

Model		PHA-13	PHA-13W	PHA-13WL	PHA-26	PHA-26W	PHA-26WL
Product code		0905500	0905505	0905515	0905520	0905525	0905535
Measuring range(mm)		13			26
Measuring accuracy(um at20℃)		0.8			1.0
Measuring force(N) (Half-adjust)	Downwards	0.5-1.4	0.4-1.9		0.4-1.3	0.5-1.7
	Sideways	0.4-1.3	0.3-1.9		0.3-0.9	0.2-1.5
	Upwards	0.3-1.2	0.3-1.8		0.2-0.7	0.2-1.3
Weight(g)		40	45	61	70	75	91
Waterproof		IP50	IP67		IP50	IP67
Cable Length(extension)		3m(3m,6m)

Model	MINICOM-XD
Product code	935453
Display	3.5inch QVGA Color TFT with Touch panel
Min.display value(um)	1(for PLC),0.1(for V10A,Minicom-XD)
Display range(±um)	50000
Quantization error	1 count
Response speed(mm/s)	2000
Detector input	2
Display	3.5inch QVGA Color TFT with Touch panel
Display	3.5inch QVGA Color TFT with Touch panel
Digital output(option)	USB memory(RS-232C)
External operation	Preset,0 set,Latch
Display	3.5inch QVGA Color TFT with Touch panel
Functions	Preset
Usage temperature range(℃)	0-40(Storage temperature -20-70)
Power Source	DC24V1.5A,AC85V-250V,50/60Hz(AC Adaptor)
Weight(Include stand)	770g(970g)
