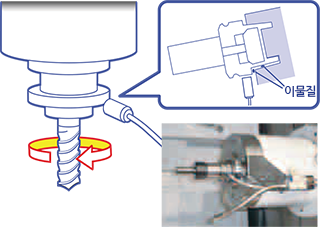

ATC가 있는 머시닝 센터에서는 ATC시에 툴 테이퍼 부분 ⇔ 주축 사이에 이물질이 끼어 돌발 불량이 발생합니다. 특히 알루미늄의 고속 절삭 가공에서는 이러한 문제가 많이 발생하며, 오랜 시간 동안 이러한 문제가 해결되기를 바라왔습니다.

알루미늄 가공 현장에서는 가공 시간 단축 및 냉각수 절감 등의 새로운 테마로 임하고 있기 때문에, ATC시에 이물질이 끼이는 빈도가 높아지고 있습니다. 특히 알루미늄 고속 절삭 가공에서는 이물질이 끼인 것을 측정기로 100% 감지하여 불량을 방지하는 것이 필수가 되고 있습니다.

와전류형 비접촉 센서를 이용하고 있기 때문에, 측정 시간은 불과 0.3초 (600rpm 회전시)입니다. 게다가 측정하는 도구를 선택할 수 있으므로 사이클 타임에 영향을주지 않으며, 흔들림 감지 시스템 전용 알고리즘 (특허 출원중)이 참 진동량을 산출하고, 시판되는 와전류 센서와는 비교가 되지 않는 감지 능력을 발휘하며, 자동화 라인에서 확실하게 감지하는 신뢰할 수 있는 시스템입니다.

센서 헤드의 종류(φ 5, φ 10)에 제한이 없습니다. 간단한 조작으로 센서 헤드를 교체할 수 있습니다. 별도 주문된 센서 헤드, 이미 사용하고 있는 센서 헤드에도, 자동 튜닝 회로를 통하여 최적의 상태로 센서 헤드를 인식 할 수 있습니다.

형식	컨트롤러	AT50339
	φ 5센서	E-DT-ED02A-234
	φ10센서	E-DT-ED03A-233
센서 장착 범위	φ 5센서	2홀더 플런지면으로부터1.0±0.1mm
	φ10센서	2홀더 플런지면으로부터1.1±0.1mm
측정 범위	φ 5센서	2홀더 플런지면으로부터1.0±0.2mm
	φ10센서	2홀더 플런지면으로부터1.1±0.2mm
동록 가능한 툴의 수		최대 32개
사용 가능한 툴		BT30, BT40, BT50, HSK63 외
성능	표시분해능	0.5μm
	반복 정밀도	3μm이하 ※당사 지정 마스터 툴 홀더(BT40) 사용
	툴의 회전수	120, 600, 1200rot/min
	측정 시간	0.3s(회전수 600rot/min, 리트랙트가 없는 경우)
사용 환경	사용 주위 온도	0～40℃
	내진동	최대 3.66G(x, y, z각 방향)
	내충격	센서 헤드：최대 50G(r, z방향각 10회)
		앰프 헤드：최대 20G(x, y, z방향각 10회)
	보호 구조	P67(센서 헤드 ※앰프 유닛에는 물이나 기름 등이 묻지 않도록 주의하여 주십시오
전원	정격 전압	DC24V±10％
	정격 전력	14W
Windows 응용프로그램 동작 환경 및 조건	대응 기종	Windows XP가 동작하는 PC
	실제 메모리	64MB이상
	디스크 용량	100MB이상의 빈 공간이 필요합니다.
	OS	WindowsXP ※ WindowsXP는 미국 마이크로 소프트사의 상표입니다.
	인터페이스	RS-232C포트 COM1～COM16 중 하나를 사용합니다.
