내장형 비접촉 센서
ATC_BROTHER

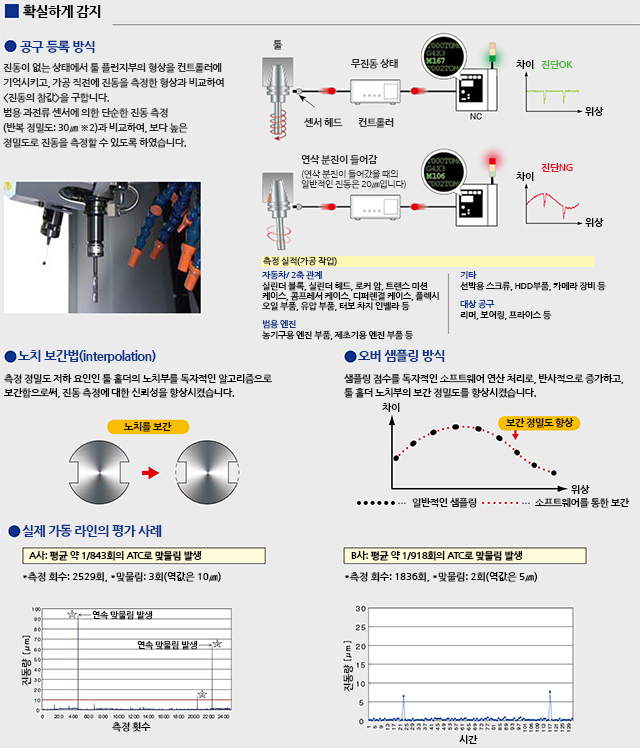

특징
외관도
상세 사양
| 형식 | 컨트롤러 | ＡT50369 |
| φ５센서 | Ｅ-ＤＴ-ＥＤ02Ａ-234 | |
| 툴 등록수 | 최대 ２１개 | |
| 성능 | 표시분해능 | 0.5μｍ |
| 반복 정밀도 | 3μｍ이하 ※당사 지정 마스터 툴 홀더(ＢＴ40) 사용 | |
| 툴 회전수 | 600rot/min | |
| 측정 시간 | 0.3ｓ(재측정하지 않는 경우) | |
| 상용 환경 | 사용 주위 온도 | 0～40℃ |
| 내진동 | 최대 3.66Ｇ(ｘ, ｙ, ｚ각 방향) | |
| 내충격 | 센서 헤드：최대 500Ｇ(ｒ, ｙ방향 각 １０회) 컨트롤러：최대 20Ｇ(ｘ, ｙ, ｚ방향 각 １０회) |
|
| 보호 구조 | ＩＰ67(센서헤드) ※ 컨트롤러에는 물과 기름 등이 묻지 않도록 주의하여 주십시오. |
|
| 전원 | 정격 전압 | ＤＣ24Ｖ±10％ |
| 정격 전력 | 14Ｗ | |
