자이작스 시리즈 : XYZAX AXCEL RDS
고정밀도, 고속, 높은 내환경성과 다양한 프로브 시스템을 겸비한 3차원 좌표 측정기의 글로벌 표준입니다.
부품의 고정밀도화에 따른 고정밀도 측정과 검사에 필요한 측정 시간의 단축, 처리량 개선, 복잡한 형상 부품의 측정 등, 모든 산업에서 측정 기기에 대한 요구는 더욱 확대되고 있습니다. XYZAX AXCEL 은 고정밀도화, 고속 구동, 온도 보증 범위 확대를 구현합니다.
또한 용도에 따라 다양한 프로브 시스템을 선택할 수 있으며, 모든 응용프로그램에 대한 대응이 가능합니다.
도쿄정밀이 발신하는 새로운 글로벌 스탠다드 XYZAX AXCEL이 확대되고 있는 다양한 측정 요구에 부응합니다.
자이잣쿠스 AXCEL RDS
특징
등급 최고 수준의 고정밀도
최대허용길이 측정 오차E0, MPE：1.8 + 3L/1000 μm*
XYZAX AXCEL은 신규 개발한 고강성 브리지(bridge)의 적용과 Y축 가이드를 상하 좌우 4방향에서 에어패드(air pad)로 지원하는 새로운 구조를 통해 동급 최고 수준의 고정밀도를 구현했습니다.
* 온도 조건: 18 ℃ ~ 22 ℃
구동 장비의 재검토를 통해 구현된 놀라운 속도
구동속도 최대 700 mm/sec 가속도 최대 2300 mm/sec2
각 축의 구동부에 신규 개발한 구동 장비를 적용하여 빠르고 안정적인 구동을 구현하였습니다.
기존의 벨트 구동에서 신규 개발 구동 방식으로 변경하여 운동 성능이 크게 향상되었습니다.
신규 개발한 구동 장비로 인하여 구동 속도가 64 % 증가, 가속 35 %가 증가된 하이 스피드를 구현(당사 기존 제품 대비). 측정에 소요되는 총 시간을 단축 할 수 있어 측정 효율을 대폭으로 향상합니다.
각 단계로 향상된 내환경성능
정밀도 보증 온도 15 ℃ 〜 30 ℃ X축 가이드와 Y축 캐리지(carriage)가 직접 온도 변화의 영향을 받지 않도록 새롭게 설계한 커버를 적용하였습니다.
또한 온도 변화에 의한 석정반의 변형을 억제하는 구조도 도입함으로써, 온도 변화에 의한 영향을 최소화하고, 고정밀도를 유지하면서 정밀도 보증 온도 범위를 15 ~ 30 ℃ * 1 로 대폭 확대하였습니다.
이러한 확대된 정밀도 보증 온도 범위를 통하여 측정실의 온도 관리에 드는 비용 등을 억제할 수 있습니다.
*1 RDS 타입이 표준. PH 타입은 옵션

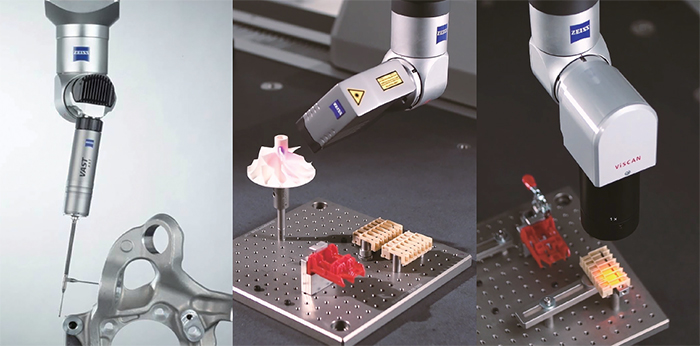

2축 회전 헤드 RDS 스캐닝 프로브 VAST XXT 탑재
2축 회전 헤드 RDS는 수직, 수평 어느 방향으로도 5.0 ° 간격으로 최대 ± 180 ° 회전하기 때문에 최대 5,184 가지의 위치 결정이 가능합니다. 스캐닝 프로브 VAST XXT과 결합하여 다양한 각도에서 고정밀도 헤드 회전 스캐닝 측정을 할 수 있습니다. 또한 비접촉식 라인 적용 레이저 센서 LineScan2의 탑재도 가능 (옵션)합니다. 면(面)측정에 의한 형상 측정 리드 타임(lead time)을 단축하고 싶은 경우나 대량의 점군의 데이터를 취득하고 리버스 엔지니어링(reverse engineering)을 하고 싶은 경우에 효과적입니다.
